QBiX Pro系列 (無風扇嵌入式系統)

QBiX-Pro-EHLA6412H-A1

產品特色

Industrial system with Intel® Celeron® J6412 Processor/ Fanless Design/ Dual Channel DDR4 up to 32GB/ 2 x HDMI



• System Size : 178W x 125D x 52.7H (mm)
• Intel® Celeron® J6412 Processor
• Dual Channel DDR4, 2 x SO-DIMMs
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
• 1 x COM Port (RS-232/422/485)
• 1 x COM Port (RS-232)
• 2 x GbE LAN Ports

SHARE
fb_share
linkedin_share
  • Intel Celeron CPU logo
  • M.2 SSD support logo
  • HDMI logo
  • USB3.2_Gen1_5Gbps logo
  • Fanless design logo
  • Dual LAN support logo
  • Wide Range Voltage Input
  • Rugged system logo
  • 2.5" HDD support logo

QBiX Pro系列 (無風扇嵌入式系統)

QBiX-Pro-EHLA6412H-A1

產品規格

Dimension

178W x 125D x 52.7H(mm)

CPU

Intel® Celeron® J6412 Processor
10nm, 4 cores, 4 threads, up to 2.60 GHz
TDP 10W

Memory

2 x DDR4 SO-DIMM sockets, Max. Capacity 32 GB
Support Dual Channel DDR4 3200 MHz memory modules

Ethernet

2 x GbE LAN Ports (Intel® I210AT)

Graphics Support

Integrated Graphics Processor -
Intel® UHD Graphics for 10th Gen Intel® Processors:
2 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz

(2 independent display outputs)

Audio

Realtek® Audio Codec

Storage

1 x 2.5" HDD/SSD (SATA 6Gb/s)

Expansion Slots

1 x 2280 M.2 M-Key (PCIe x2, SATA 6Gb/s)
1 x Full-size Mini PCIe with SIM slot

Front I/O

2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
2 x HDMI
1 x Power button with LED
1 x HDD LED
1 x Headphone Jack

Rear l/O

2 x USB 2.0
1 x COM Port (RS-232/422/485 & RI/5V/12V)
1 x COM Port (RS-232/422/485)
1 x COM Port (RS-232)
1 x GPIO (8 bits)
1 x 3-pin Terminal block

Side I/O

2 x External Antenna Holes (Optional)

Power

+12V~36VDC (Full Range)

Operation Temperature

Operating temperature: 0°C to 50°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 0%-95% (non-condensing)
Use wide temperature range memory and storage

Vibration During Operation

Operation: IEC 60068-2-64, 3 Grms, random, 5 ~ 500 Hz, 1 hr / Per Axis, With SSD/M.2 2280
Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr / Per Axis

Shock During Operation

Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, With SSD

Packing Content

Carton size: 505 x 333 x 231 (mm)
Packing Capacity: 5pcs

Single Box size: 313 x 191 x 95 (mm)
Single Box weight: Approx. 2.0kg

Including:
Screw I Head For 2.5" HDD M3x8L x 4 (P/N: 25KSG-130081-K1R)
Thermal Pad for Memory x 1 (P/N: 25ST3-200086-T5R)
SATA Cable x 1 (P/N: 25CRI-150001-S9R)
Terminal Blocks Male Plug x 1 (P/N: 25IO0-5ESDV0-D2R)

Mounting

Wall mount P/N: 25HB2-CGAA20-CHR x 1 (Optional)
VESA 75/100 P/N: 25HB1-TPL021-S8R x 1 + 25KSD-000002-C0R x 1 (Screw) (Optional)

Order Information

6BQP6412AMR-SI (Box packing)

技術支援

所有下載
請選擇驅動系統:

    驅動程式

  • Intel® Management Engine

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiX-Pro-EHLA6412H-A1/A2_Intel® Management Engine Driver
    2251.4.2.0 650.1 MB 2024-03-29 Download
  • VGA

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiX-Pro-EHLA6412H-A1/A2_Graphic Driver
    31.0.101.2121 499.1 MB 2024-03-29 Download
  • Intel® Serial IO

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiX-Pro-EHLA6412H-A1/A2_Intel® Serial IO Driver
    5.123.1.1023 0.373 MB 2024-03-29 Download
  • Audio

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiX-Pro-EHLA6412H-A1/A2_Realtek Audio Driver
    6.0.9279.1 48.1 MB 2024-03-29 Download
  • LAN

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiX-Pro-EHLA6412H-A1/A2_1G LAN Driver
    12.18.12.1 704.7 MB 2024-03-29 Download
  • Chipset

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiX-Pro-EHLA6412H-A1/A2_Chipset Driver
    10.1.25.5 3.8 MB 2024-03-29 Download

    使用手冊

  • 檔案名稱 版本 檔案大小 更新日期 下載
    QBiX-Pro-EHLA6412H-A1 user manual
    V10 11.5 MB 2024-06-12 Download

相關產品

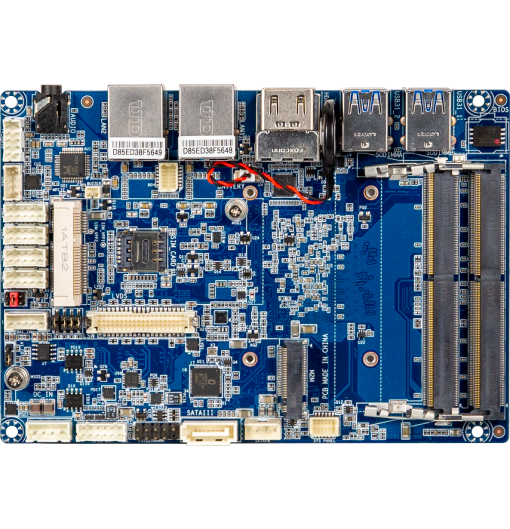

QBiP-6412A

3.5” SubCompact Embedded Motherboard with Intel® Celeron® J6412 Processor, Dual Channel DDR4 memory, 4 x COM, 1 x SATA 6Gb/s, 4 x USB 3.2 Gen 1, 2 x USB 2.0

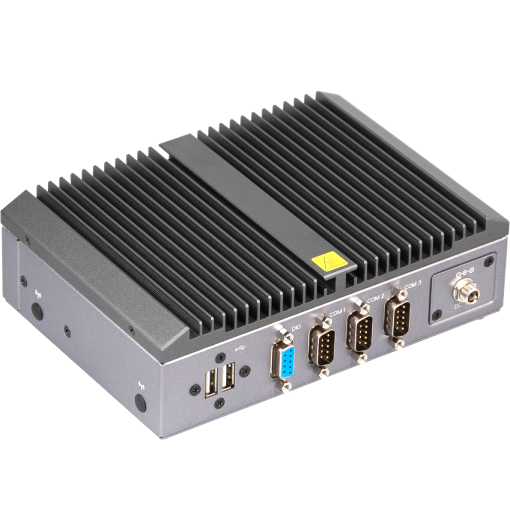

QBiX-Pro-EHLA6412H-A2
