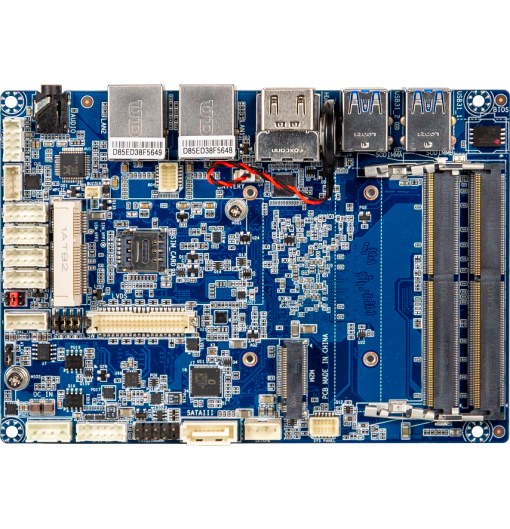

QBi Pro (3.5"嵌入式單板電腦)

QBiP-6412A

產品特色

3.5” SubCompact Embedded Motherboard with Intel® Celeron® J6412 Processor, Dual Channel DDR4 memory, 4 x COM, 1 x SATA 6Gb/s, 4 x USB 3.2 Gen 1, 2 x USB 2.0



• 3.5" SBC
• Intel® Celeron® J6412 Processor
• Dual Channel DDR4, 2 x SO-DIMMs
• 2 x GbE LAN Ports
• 1 x SATA 6Gb/s Port
• 2 x HDMI, LVDS ports for multiple display
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
• 1 x COM Port (RS-232/422/485)
• 2 x COM Ports (RS-232)
• 4 x USB 3.2 Gen 1

SHARE
fb_share
linkedin_share
  • Intel Celeron CPU logo
  • M.2 SSD support logo
  • HDMI logo
  • USB3.2_Gen2_10Gbps logo
  • Dual LAN support logo
  • Watchdog timer support logo
  • Wide Range Voltage Input

產品規格

Form Factor

3.5" SBC
146W x 101.7D(mm)

CPU

Intel® Celeron® J6412 Processor
10nm, 4 cores, 4 threads, up to 2.60 GHz
TDP 10W

Socket

1 x FCBGA 1493

Memory

2 x DDR4 SO-DIMM sockets, Max. Capacity 32 GB
Support Dual Channel DDR4 3200 MHz memory modules

Ethernet

2 x GbE LAN Ports (Intel® I210AT)

Video

Integrated Graphics Processor -
Intel® UHD Graphics for 10th Gen Intel® Processors:
2 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz

(3 independent display outputs)

Audio

Realtek® Audio Codec

Storage

1 x SATA 6Gb/s Port

Expansion Slots

1 x 2280 M.2 M-Key (PCIe x2, SATA 6Gb/s)
1 x Full-size mini PCIe with SIM slot

Internal I/O

1 x 4-pin box power connector (+12V~36VDC)
1 x SATA Power header
1 x CPU fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
2 x USB 2.0 headers
1 x COM header (RS-232/422/485 & RI/5V/12V)
1 x COM header (RS-232/422/485)
2 x COM headers (RS-232)
1 x Backlight Control header
1 x AT/ATX mode select jumper
1 x GPIO (8 bits) & SMBus header
1 x Buzzer header

Rear l/O

1 x Headphone Jack
2 x HDMI
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1

OS Compatibility

Windows 10 (x64)

Operating Properties

Operating temperature: 0°C to +60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to +85°C
Non-operating humidity: 0%-95% (non-condensing)

Packing Content

Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs

Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.5kg

Including:
SATA power Cable x 1 (P/N: 25CRI-200B02-K1R)

Order Information

9MEHLJASMR-SI (Box Packing)

Optional Kit

Fanless Heatsink P/N: 25ST1-12311B-A7R
Fansink P/N: 25ST4-1231Z0-A7R
Heat spreader P/N: 25ST5-641200-Y0R
