QBi Pro (3.5"嵌入式單板電腦)

QBiP-1605B

產品特色

3.5” SubCompact Embedded Motherboard with AMD Ryzen™ V1605B Embedded Processor, Dual Channel DDR4 memory, 4 x COM, 1 x SATA 6Gb/s, 6 x USB



• 3.5" SBC
• AMD Ryzen™ V1605B Embedded Processor
• Dual Channel DDR4, 2 x SO-DIMMs
• 2 x GbE LAN Ports
• 1 x SATA 6Gb/s Port
• M.2 with SATA 6Gb/s or PCIe x4
• 4 x HDMI 2.0, eDP ports for multiple display
• 2 x COM Ports (RS-232/422/485 & RI/5V/12V)
• 2 x COM Ports (RS-232)

SHARE
fb_share
linkedin_share
  • M.2 SSD support logo
  • HDMI logo
  • USB3.2_Gen1_5Gbps logo
  • 3G support logo
  • Dual LAN support logo
  • Watchdog timer support logo
  • Wide Range Voltage Input

產品規格

Form Factor

3.5" SBC
146W x 101.7D(mm)

CPU

AMD Ryzen™ V1605B Embedded Processor
14nm, 4 cores, 8 threads, 2.0 GHz, up to 3.6 GHz
TDP 25W
2MB of shared L2 plus 4MB of shared L3 total

Socket

1 x FP5 type 1 BGA

Memory

2 x DDR4 SO-DIMM sockets, Max. Capacity 32 GB
Support Dual channel DDR4 2400/2133 MHz memory modules

Ethernet

2 x GbE LAN Ports (Realtek RTL8111HS)

Video

Integrated Graphics Processor - AMD Radeon™ Vega 8 Graphics:
4 x HDMI 2.0 ports, supporting a maximum resolution of 4096x2160 @60Hz
1 x eDP port, supporting a maximum resolution of 3840x2160 @60Hz (Share from HDMI)

(4 independent display outputs)

Audio

Realtek® Audio Codec

Storage

1 x SATA 6Gb/s Port

Expansion Slots

1 x 2280 M.2 M-Key (PCIe x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key
1 x Full-size Mini PCIe with SIM slot (PCIe x1 + USB2.0) -- support 3G module

Internal I/O

1 x 4-pin box power connector (DC in +9V~36VDC)
1 x SATA Power header
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
4 x USB 2.0 headers
2 x COM headers (RS-232)
2 x COM headers (RS-232/422/485 & RI/5V/12V)
1 x Backlight Control header
1 x AT/ATX mode select jumper
1 x eDP/HDMI jumper
1 x GPIO (8-bits) & SMBUS header
1 x Buzzer

Rear l/O

4 x HDMI
2 x RJ45 LAN Ports
2 x USB 3.2 Gen 1

TPM

Onboard TPM 2.0 security chip
INFINEON SLB9665TT2.0

OS Compatibility

Windows 10 (x64)

Operating Properties

Operating temperature: 0°C to 60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to +85°C
Non-operating humidity: 0%-95% (non-condensing)

Packing Content

Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs

Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.4kg

Including:
SATA power Cable x 1 (P/N: 25CRI-200B02-K1R)

Order Information

9MRZNVOSMR-SI (Box Packing)

Optional Kit

Fanless Heatsink P/N:25ST1-113104-A7R
Fansink P/N: 12SF2-01A073-00R
Heat spreader P/N: 25ST5-QP1600-A8R

技術支援

所有下載
請選擇驅動系統:

    驅動程式

  • VGA

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1605B_Graphic Driver
    27.20.22016.2 823.0 MB 2024-03-16 Download
  • Audio

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1605B_Realtek Audio Driver
    6.0.9257.1 47.3 MB 2024-03-28 Download
  • LAN

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1605B_1G LAN Driver
    10.36.701.2019 10.5 MB 2024-03-28 Download
  • Chipset

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1605B_Chipset Driver
    5.12.0.38 52.0 MB 2024-03-16 Download

    使用手冊

  • 檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1605B user manual
    V21 6.1 MB 2024-06-18 Download

相關產品

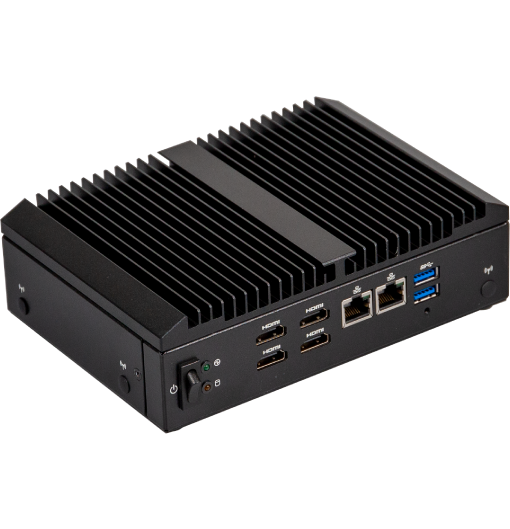

QBiX-Pro-AMDA1605H-A1
