使用手冊
-
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A_1315A user manualV10 10.9 MB 2026-06-23 Download
使用手冊
QBiX Lite系列 (數位影像嵌入式系統)
QL-1315A
- New
產品特色
Industrial system with Intel® Core™ i3-1315U Processor/ Dual Channel DDR5 up to 96GB/ 2 x HDMI/ 2 x DP/ 1 x DP 1.4 through USB type C (8k)
• System Size: 178W x 125D x 42.7H (mm)
• Intel® Core™ i3-1315U Processor
• Dual Channel DDR5, 2 x SO-DIMMs
• 2 x HDMI
• 2 x Display Ports
• 2 x 2.5GbE LAN Ports
• 1 x DP 1.4 through USB type C (8k)
產品規格
Dimension
178W x 125D x 42.7H (mm)
CPU
Intel® Core™ i3-1315U Processor
Intel® 7, 6 cores, 2P+4E, 8 threads, up to 4.5 GHz
Memory
2 x DDR5 SO-DIMM sockets, Max. Capacity 96 GB
Support Dual Channel DDR5 5200 MHz memory modules
Ethernet
2 x 2.5GbE LAN ports (Intel® I226LM & I226V)
Graphics Support
Integrated Graphics Processor - Intel® UHD Graphics for 13th Gen Intel® Processors:
2 x HDMI 2.1 ports, supporting a maximum resolution of 4096x2160 @60Hz
2 x DP 1.4 ports, supporting a maximum resolution of 7680x4320 @30Hz
1 x DP 1.4 through USB type C (8k), supporting a maximum resolution of 7680x4320 @30Hz
(4 independent display outputs)
Audio
Realtek® ALC269
Expansion Slots
1 x 2280 M.2 M-Key (PCIe Gen4x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key
1 x 3052/3042 M.2 B-Key with SIM slot (Support 5G only USB interface)

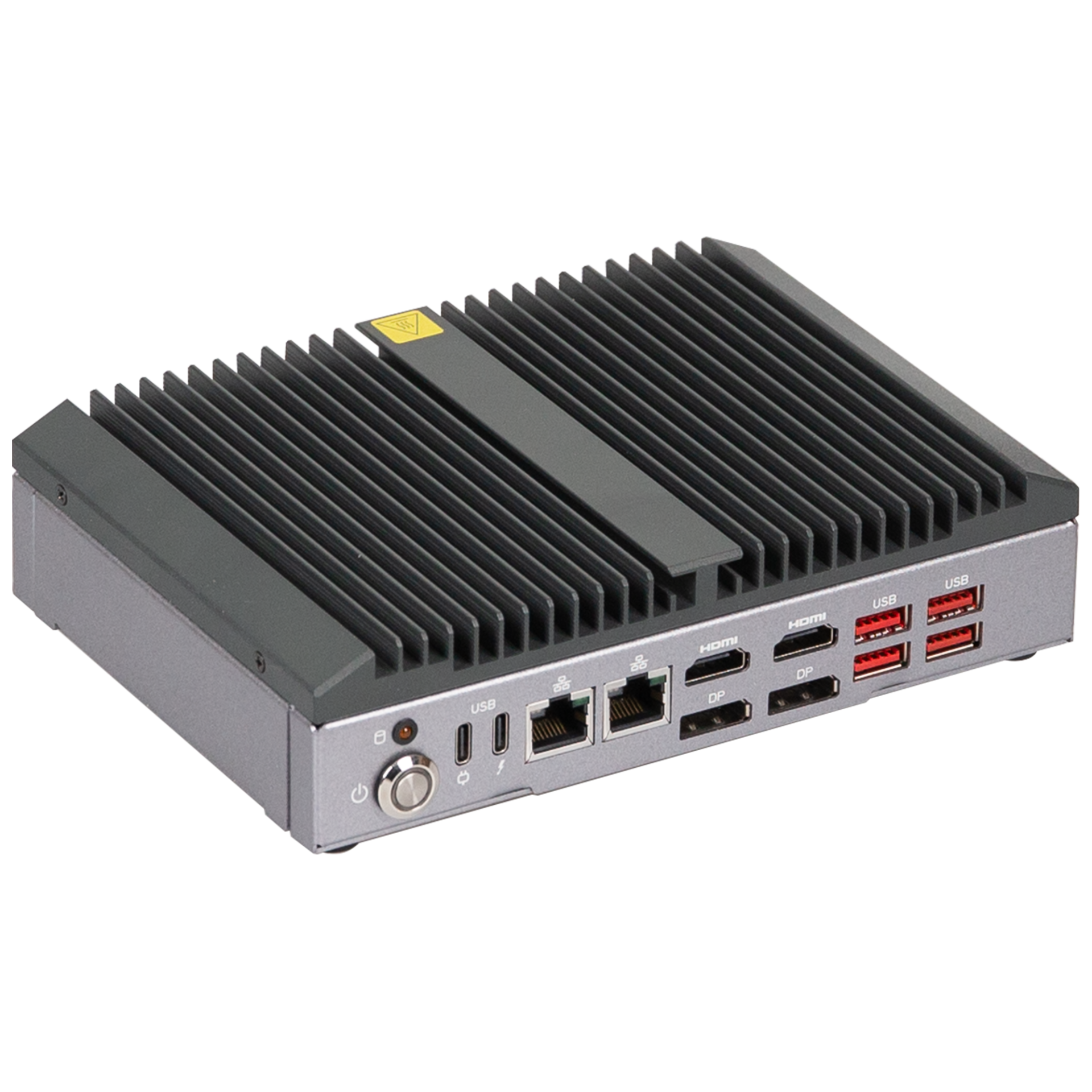

Front I/O
1 x USB type C (USB 3.2 Gen 2x1, DP Alt Mode & PD Out -30W)(-100W requests to use 24V/250W adapter)
1 x USB type C (USB 3.2 Gen 2x1, PD input-100W)
4 x USB 3.2 Gen 2x1
2 x HDMI
2 x DP
2 x RJ45 LAN Ports
1 x HDD LED
1 x Power button with LED

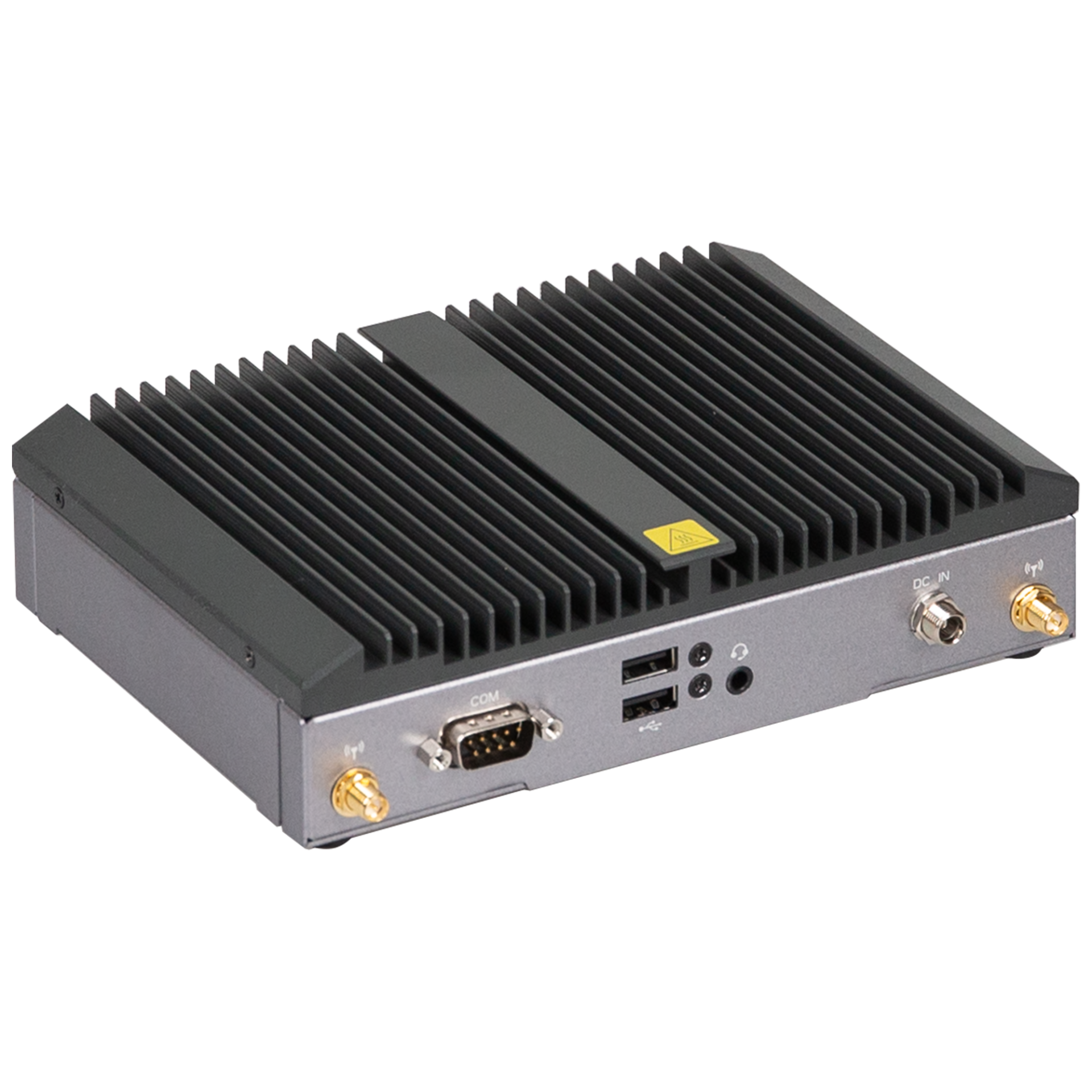

Rear l/O
1 x COM Port (RS-232 & RI/5V/12V)
2 x USB 2.0
1 x Combo Audio Jack (Headphone & Headset)
1 x Screw type DC Jack
2 x External Antenna Holes (Optional)
TPM
Onboard TPM 2.0 security chip
INFINEON SLB9672VU2.0
Power
+12V~24VDC (Adapter 19.5V/135W)
Operation Temperature
Operating temperature: 0°C to 50°C
Operating humidity: 40°C @ 20-95% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 60°C @ 95% (non-condensing)
Use wide temperature range memory and storage
Vibration During Operation
Operation: IEC 60068-2-64, 3 Grms, random, 5 ~ 500 Hz, 1 hr / Per Axis, With SSD/M.2 2280
Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr / Per Axis
Shock During Operation
Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, With SSD
Packing Content
Carton size: 505 x 333 x 231 (mm)
Packing Capacity: 5pcs
Single Box size: 313 x 191 x 95 (mm)
Including:
Bracket for Wall Mount x 2 (P/N: 25HB2-CGAA20-CHR)
Thermal pad for Memory x 1 (P/N: 25ST3-200086-T5R)
PSU ADP 19.5V 135W 100-240VAC x 1 (P/N: 25EP2-2135W0-F3S)
Power Cord : Optional (by region)
Mounting
Wall mount (Default)
VESA 75/100 (Optional)
Order Information
6BQL1315AMR-SI (Box packing)
請選擇驅動系統：
-
Intel® Management Engine
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A/1315A_Intel® Management Engine Driver2540.8.7.0 436.5 MB 2026-06-29 Download -
VGA
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A/1315A_Graphic Driver32.0.101.7082 798 MB 2026-06-29 Download -
Intel® Serial IO
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A/1315A_Intel® Serial IO Driver5.123.1.1030 0.41 MB 2026-06-29 Download -
Audio
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A/1315A_Realtek Audio Driver6.0.9918.1 274.1 MB 2026-06-29 Download -
LAN
-
Chipset
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A/1315A_Chipset Driver10.1.36.7 3.2 MB 2026-06-29 Download
驅動程式
-
M.2 2280 module
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A/1315A M.2 M-key 2280 module listV1.0 0.20 MB 2026-06-24 Download -
Memory
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A/1315A Memory listV1.0 0.19 MB 2026-06-24 Download
支援列表
-
檔案名稱 版本 檔案大小 更新日期 下載 QL-1335A_1315A user manualV10 10.9 MB 2026-06-23 Download
使用手冊
