QBi Pro (3.5"嵌入式單板電腦)

QBiP-N97A

  • New

產品特色

3.5" SubCompact Embedded Motherboard with Intel® Processor N97, Single Channel DDR5 memory, 4 x COM, 1 x SATA 6Gb/s, 2 x USB 3.2 Gen 2x1



• 3.5" SBC
• Intel® Processor N97
• Single Channel DDR5, 1 x SO-DIMM
• 2 x 2.5GbE LAN Ports
• 1 x SATA 6Gb/s Port
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)

• 1 x COM Port (RS-232/422/485)
• 2 x COM Ports (RS-232)
• TPM on board

SHARE
fb_share
linkedin_share
  • Intel Core CPU logo
  • M.2 SSD support logo
  • HDMI logo
  • USB3.2_Gen2_10Gbps logo
  • Wide Range Voltage Input

產品規格

Form Factor

3.5" SBC
146W x 101.7D(mm)

CPU

Intel Processor N97
Intel 7, 4 cores, up to 3.60 GHz
TDP 12W

Socket

1 x FCBGA1264

Memory

1 x DDR5 SO-DIMM socket, Max. Capacity 16 GB
Support Single Channel DDR5 4800 MHz memory modules

Ethernet

2 x 2.5GbE LAN Ports (Intel® I225V)

Video

Integrated Graphics Processor - Intel® UHD Graphics support:
2 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz

(3 independent display outputs)

Audio

Realtek® ALC897

Storage

1 x SATA 6Gb/s Port

Expansion Slots

1 x 2280 M.2 M-Key (PCIe x2)
1 x 2230 M.2 E-Key
1 x Full-size mini PCIe with SIM slot

Internal I/O

1 x 4-pin box power connector (DC in +12V~36VDC)
1 x SATA Power header
1 x CPU fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
2 x USB 2.0 headers
1 x COM header (RS-232/422/485 & RI/5V/12V)
1 x COM header (RS-232/422/485)
2 x COM headers (RS-232)
1 x Backlight Control header
1 x AT/ATX mode select jumper
1 x GPIO (8-bits) & SMBus header
1 x Buzzer header

Rear l/O

1 x Headphone Jack
2 x HDMI
2 x RJ45 LAN Ports
2 x USB 3.2 Gen 2x1
2 x USB 2.0

TPM

Onboard TPM 2.0 security chip
INFINEON SLB9670VQ2.0

OS Compatibility

Windows 10/11 (x64)

Operating Properties

Operating temperature: 0°C to +60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to +85°C
Non-operating humidity: 0%-95% (non-condensing)

Packing Content

Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs

Single Box size: 221 x 178 x 65 (mm)

Including:
SATA power Cable x 1 (P/N: 25CRI-200B02-K1R)

Order Information

9MADN9ASMR-SI (Box Packing)

Optional Kit

Fanless sink P/N: 25ST1-12311I-A7R
Heat spreader P/N: 25ST1-113109-Y0R
Fansink P/N: 25ST4-123103-Y0R

技術支援

所有下載
請選擇驅動系統:

    驅動程式

  • Intel® SST

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-N97A_Intel® SST Driver Installation SOP
    10.29.0.8467 0.51 MB 2024-03-28 Download
    QBiP-N97A_Intel® SST Driver
    10.29.0.8467 114.6 MB 2024-03-28 Download
  • Intel® Management Engine

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-N97A_Intel® Management Engine Driver
    2251.4.2.0 675.0 MB 2024-03-16 Download
  • VGA

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-N97A_Graphic Driver
    31.0.101.4502 583.6 MB 2024-03-06 Download
  • Intel® Serial IO

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-N97A_Intel® Serial IO Driver
    30.100.2229.4 2.2 MB 2024-03-16 Download
  • Audio

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-N97A_Realtek Audio Driver
    6.0.9567.1 81.8 MB 2024-03-16 Download
  • LAN

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-N97A_2.5G LAN Driver Installation SOP
    1.1.3.28 0.554 MB 2024-03-06 Download
    QBiP-N97A_2.5G LAN Driver
    1.1.3.28 0.314 MB 2024-03-16 Download
  • Chipset

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-N97A_Chipset Driver
    10.1.50.8 4.5 MB 2024-03-14 Download

    使用手冊

  • 檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-N97A user manual
    V1.0 9.12 MB 2024-02-29 Download

相關產品

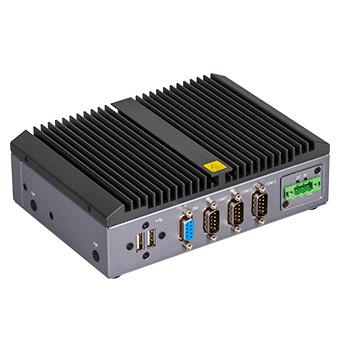

QBiX-Pro-ADNAN97H-A1
