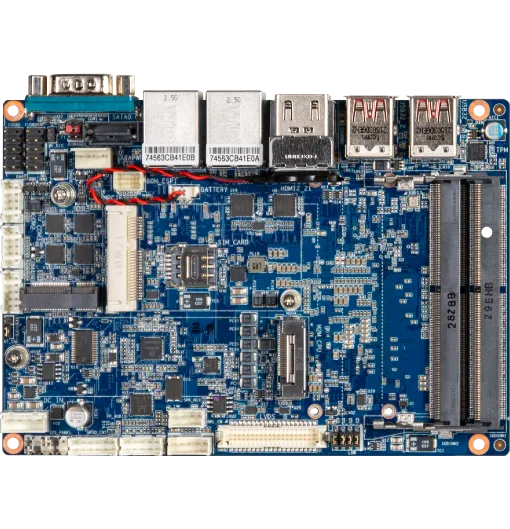

QBi Pro (3.5"嵌入式單板電腦)

QBiP-1355B

  • New

產品特色

3.5” SubCompact Board with 13th Generation Intel® Core™ i7-1355U Processor, Dual Channel DDR4 memory, 4 x COM, 1 x SATA 6Gb/s, 4 x USB 3.2 Gen 2x1, 4 x USB 2.0



• 3.5" SBC
• Intel® Core™ i7-1355U Processor
• Dual Channel DDR4, 2 x SO-DIMMs
• 2 x 2.5GbE LAN Ports
• 1 x SATA 6Gb/s Port
• Ultra-Fast M.2 with PCIe Gen4 x4 interface
• 2 x HDMI, LVDS ports for multiple display
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
• 3 x COM Ports (RS-232/422/485)
• 4 x USB 3.2 Gen 2x1

SHARE
fb_share
linkedin_share
  • Intel Core CPU logo
  • M.2 SSD support logo
  • HDMI logo
  • USB3.2_Gen2_10Gbps logo
  • Wide Range Voltage Input

產品規格

Form Factor

3.5" SBC
146W x 101.7D(mm)

CPU

Intel® Core™ i7-1355U Processor
Intel® 7, 10 cores, 2P+8E, 12 threads, up to 5.0 GHz
TDP 15W
12 MB Smart Cache

Socket

1 x FCBGA1744

Memory

2 x DDR4 SO-DIMM sockets, Max. Capacity 64 GB
Support Dual Channel DDR4 3200 MHz memory modules

Ethernet

2 x 2.5GbE LAN Ports (Intel® I226V)

Video

Integrated Graphics Processor - Intel® Iris® Xe Graphics:
2 x HDMI 2.0 ports, supporting a maximum resolution of 4096x2160 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz

(3 independent display outputs)

Audio

Realtek® ALC269

Storage

1 x SATA 6Gb/s Port (SATA RAID 0/1)

Expansion Slots

1 x 2280 M.2 M-Key (PCIe Gen4x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key
1 x Full-size Mini PCIe with SIM slot

Internal I/O

1 x 4-pin box power connector (DC in +9V~36VDC)
1 x SATA Power header
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
4 x USB 2.0 headers
3 x COM headers (RS-232/422/485)
1 x Backlight Control header
1 x AT/ATX mode select jumper
1 x GPIO (8-bits) & SMBus header

Rear l/O

1 x COM Port (RS-232/422/485 & RI/5V/12V)
2 x HDMI
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 2x1

TPM

Onboard TPM 2.0 security chip
INFINEON SLB9672VU2.0

OS Compatibility

Windows 10/11 (x64)

Operating Properties

Operating temperature: 0°C to +60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to +85°C
Non-operating humidity: 0%-95% (non-condensing)

Packing Content

Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs

Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.5kg

Including:
SATA power Cable x 1 (P/N: 25CRI-200B02-K1R)

Order Information

9MRLU7BSMR-SI (Box Packing)

Optional Kit

Fanless sink P/N: 25ST1-113105-A7R
Fansink P/N: 25ST4-113104-A7R
Heat spreader P/N: 25ST5-MADU00-Y0R

技術支援

所有下載
請選擇驅動系統:

    驅動程式

  • Intel® RST

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1355B/1335B/1315EB_Intel® RST Driver
    19.5.2.1049 5.2 MB 2024-03-21 Download
  • Intel® Management Engine

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1355B/1335B/1315EB_Intel® Management Engine Driver
    2251.4.2.0 247.6 MB 2024-05-03 Download
  • VGA

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1355B/1335B/1315EB_Graphic Driver
    31.0.101.4255 618.5 MB 2024-05-03 Download
  • Intel® Serial IO

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1355B/1335B/1315EB_Intel® Serial IO Driver
    30.100.2237.26 3.0 MB 2024-03-16 Download
  • Audio

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1355B/1335B/1315EB_Realtek Audio Driver
    6.0.9618.1 82.0 MB 2024-03-29 Download
  • LAN

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1355B/1335B/1315EB_2.5G LAN Driver Installation SOP
    1.1.3.28 0.567 MB 2024-03-16 Download
    QBiP-1355B/1335B/1315EB_2.5G LAN Driver
    1.1.3.28 0.314 MB 2024-03-16 Download
  • Chipset

    檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1355B/1335B/1315EB_Chipset Driver
    10.1.36.7 4.5 MB 2024-03-16 Download

    使用手冊

  • 檔案名稱 版本 檔案大小 更新日期 下載
    QBiP-1355B user manual
    V10 7.7 MB 2024-03-01 Download

相關產品

QBiP-1335B

3.5” SubCompact Board with 13th Generation Intel® Core™ i5-1335U Processor, Dual Channel DDR4 memory, 4 x COM, 1 x SATA 6Gb/s, 4 x USB 3.2 Gen 2x1, 4 x USB 2.0

QBiP-1315EB

3.5” SubCompact Board with 13th Generation Intel® Core™ i3-1315UE Processor, Dual Channel DDR4 memory, 4 x COM, 1 x SATA 6Gb/s, 4 x USB 3.2 Gen 2x1, 4 x USB 2.0
