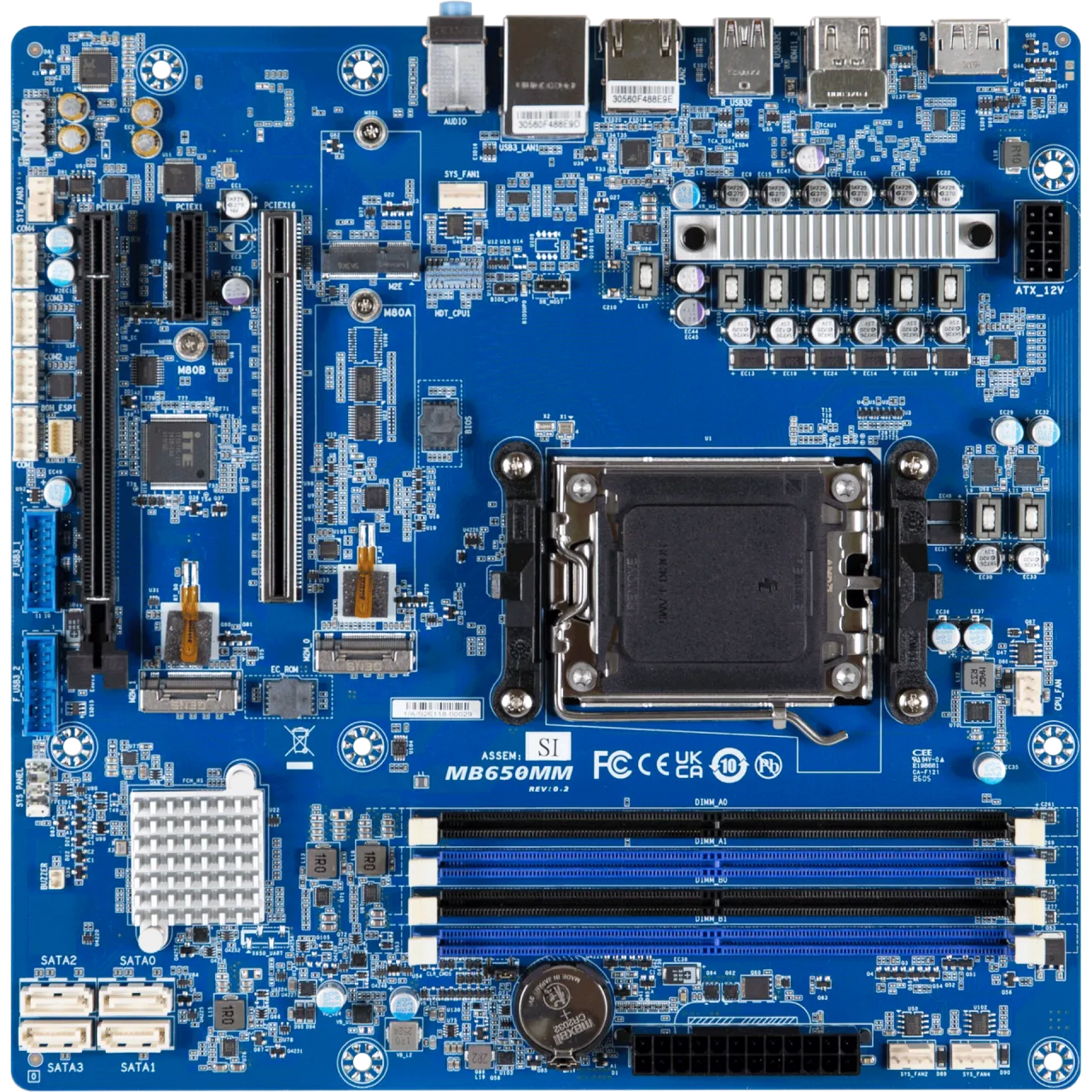

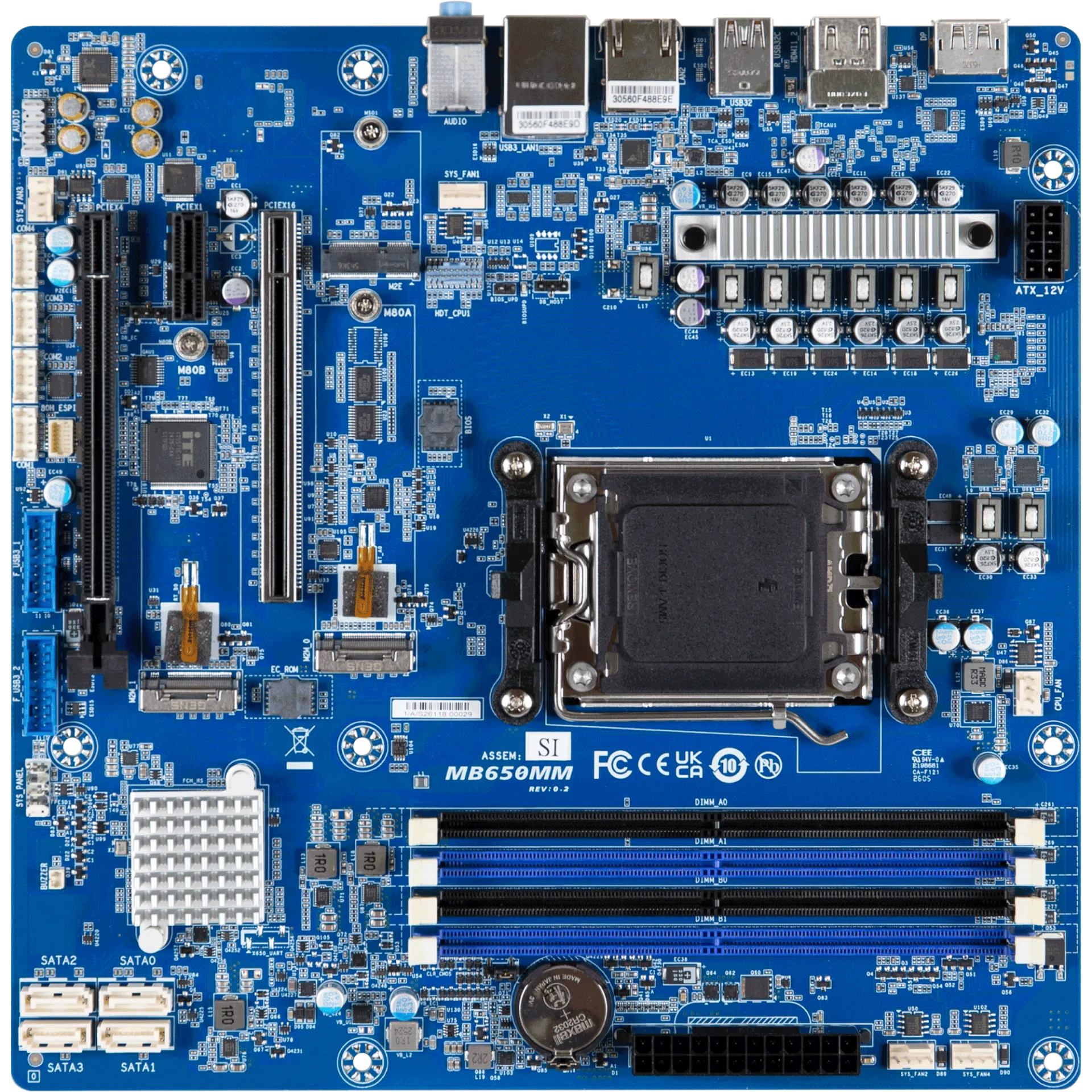

uATX-B650A
- New
Produkteigenschaften
Micro-ATX support AMD® Ryzen™ Embedded 7000/9000 Series & AMD® EPYC™ Embedded 4005 Series Processors, Dual channel DDR5 memory, PCIe slot , 4 x COM , 8 x USB, 4 x SATA 6Gb/s
• Micro ATX form factor
• Support AMD® Ryzen™ Embedded 7000/9000 Series & AMD® EPYC™ Embedded 4005 Series Processors
• AMD® B650
• Dual Channel DDR5, 4 x DIMMs
• 1 x GbE LAN Port, support Realtek® DASH Remote Management
• 1 x 2.5GbE LAN Port
• Support 3 x PCIe slots
• HDMI, Display Port for multiple display
• 4 x COM Ports (RS-232)
Produktspezifikationen
Form Factor
Micro ATX
244W x 244D(mm)
CPU
Support AMD® Ryzen™ Embedded 7000/9000 Series & AMD® EPYC™ Embedded 4005 Series Processors
TDP under 105W
Socket
1 x Socket AM5
Chipset
AMD® B650
Memory
4 x DDR5 DIMM sockets, Max Capacity 128 GB (32 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support Non-ECC UDIMM memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules)
Ethernet
1 x 2.5G LAN Port (Realtek® RTL8125B)
1 x GbE DASH LAN Port (Realtek® RTL8111EPP)
Video
Integrated Graphics Process - depends on CPU:
2 x HDMI 2.1 port (TMDS), supporting a maximum resolution of 4096x2160 @60Hz
1 x DP 1.2 port, supporting a maximum resolution of 4096x2160 @60Hz
(3 independent display outputs)
Audio
Realtek® ALC897
High Definition audio 7.1-channel
Storage
4 x SATA 6Gb/s Ports
RAID
RAID 0/1/10
Expansion Slots
1 x PCIe x16 (Gen5 x16)
1 x PCIe x16 (Gen4 x4)
1 x PCIe x1 (Gen4 x1)
2 x 2280 M.2 M-Key (PCIe Gen5 x4)
1 x 2230 M.2 E-Key (PCIe x1, USB 2.0)
Internal I/O
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
4 x System fan headers
1 x Front panel header
1 x Front panel audio header
4 x USB 3.2 Gen 1 headers (5 Gbps)
4 x COM headers (RS-232)
1 x Clear CMOS jumper
1 x Buzzer

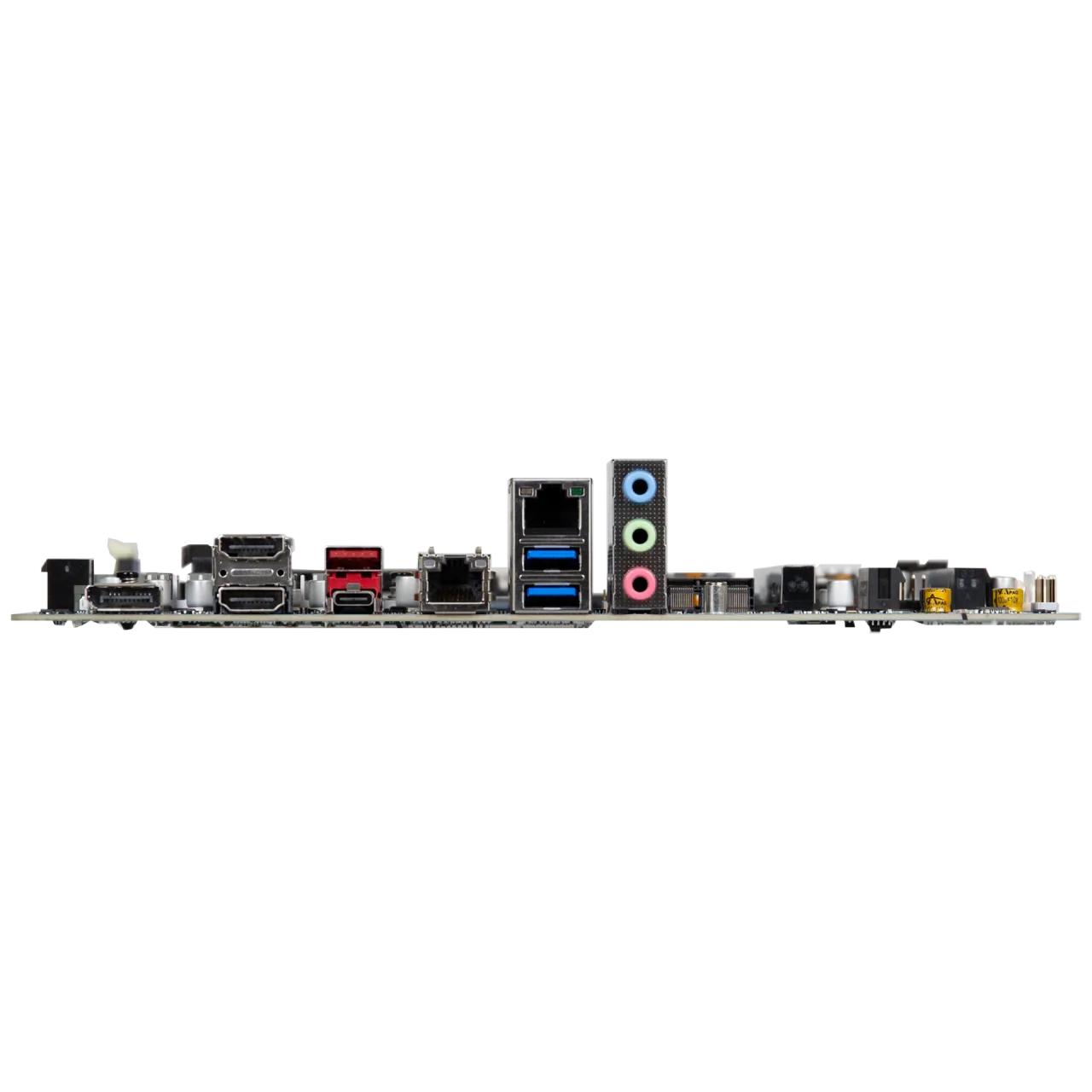

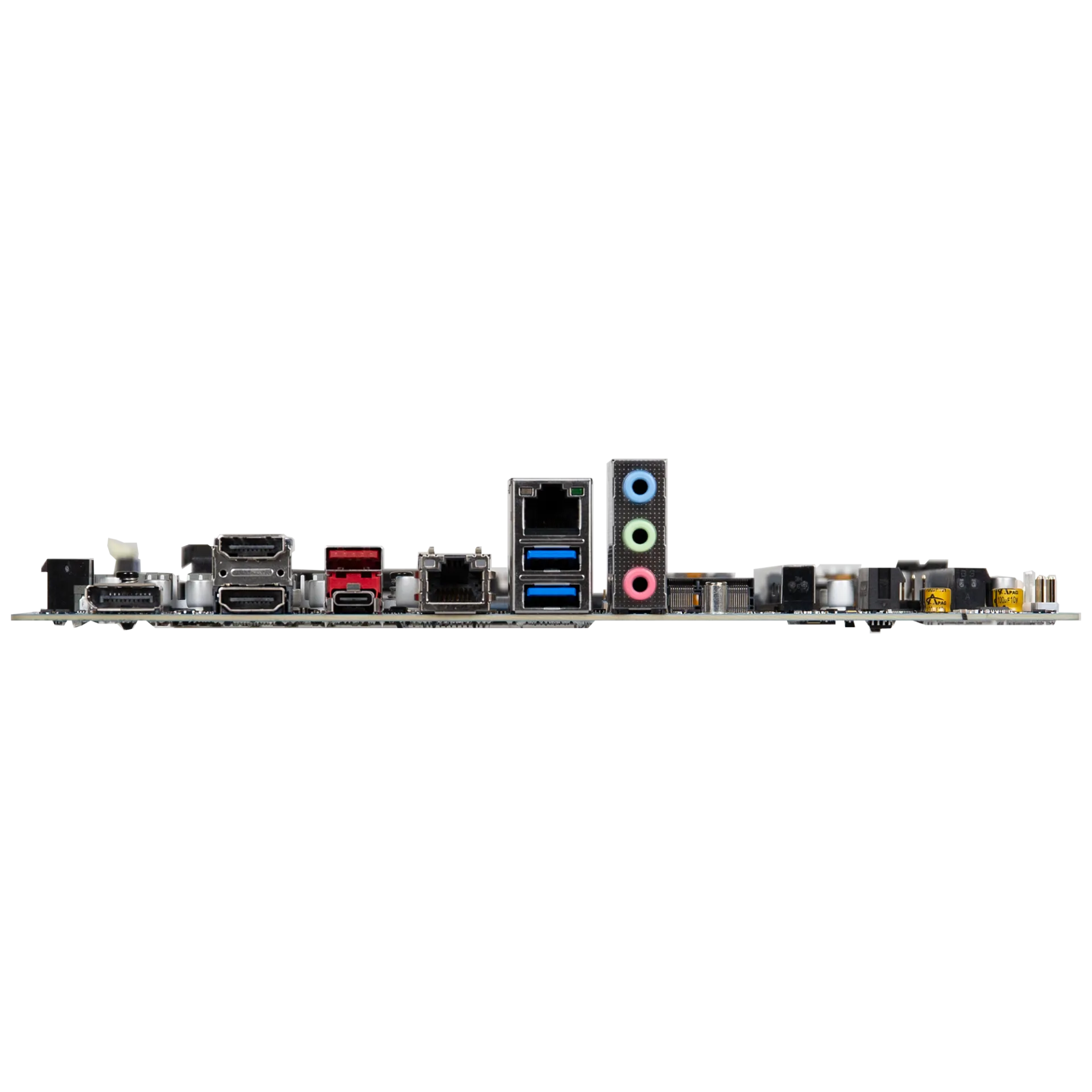

Rear l/O
3 x Audio Jacks (Line in, Line out, Mic in)
2 x HDMI
1 x Display Port
2 x RJ45 LAN Ports
3 x USB 3.2 Gen 2x2 Type A (10 Gbps)
1 x USB 3.2 Type C (10 Gbps)
TPM
Onboard TPM 2.0 security chip
INFINEON SLB9670VQ2.0
OS Compatibility
Windows 10 IoT Enterprise LTSC 2021, x64
Windows 11 IoT Enterprise, version 24H2 x64
Windows 11 IoT Enterprise LTSC 2024, x64
Windows 11 Enterprise LTSC 2024
Windows 11 IoT Enterprise, version 25H2, x64
Ubuntu 24.04.4 LTS
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 60°C @ 20-95% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 85°C @ 95% (non-condensing)
Packing Content
Carton size: 360 x 354 x 390 (mm)
Packing Capacity: 5pcs
Single Box size: 350 x 330 x 65 (mm)
Including:
IO Shield x 1 (P/N: 12AIO-MC13NB-00R)
SATA Cable x 2 (P/N: 12CF1-2SAT1B-01R)
Order Information
9MB650MMMR-SI (Box Packing)
Optional Kit
CPU Cooler : 25ST4-300002-Y0R (For CPU TDP 105W)
