Bedienungsanleitung
-
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-H810A user manualV1.0 6.9 MB 2026-10-29 Herunterladen
User Manuals
Mini-ITX
mITX-H810A
- New

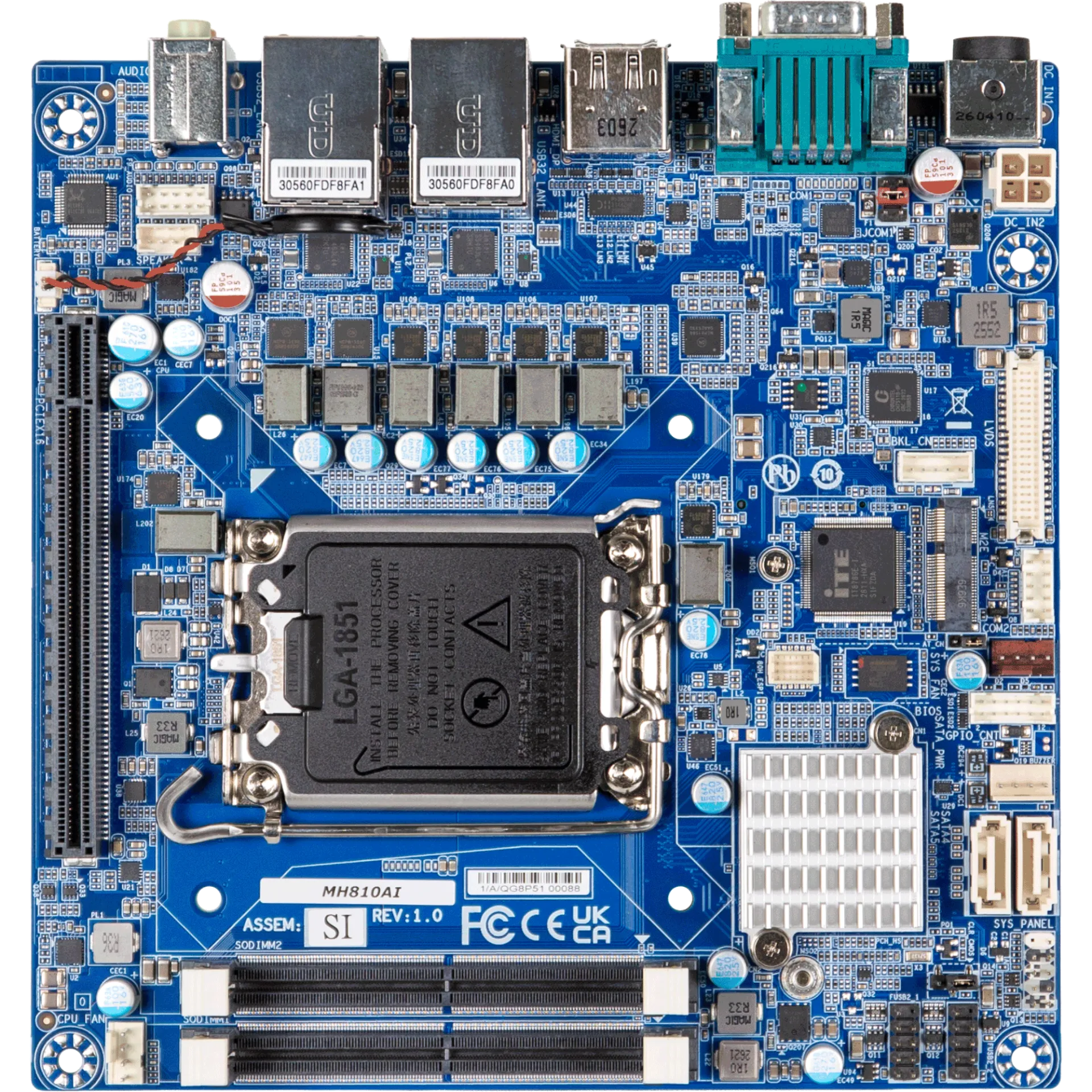

Produkteigenschaften
Mini-ITX with Intel® H810 Chipset, support Intel® Core™ Ultra Processors (Series 2), Dual channel DDR5 memory, PCIe, 2 x COM, 2 x SATA 6Gb/s, 8 x USB, 1 x USB Type C
• Mini-ITX form factor
• Support Intel® Core™ Ultra processors (Series 2)
• Intel® H810 Chipset
• Dual Channel DDR5, 2 x SO-DIMMs
• 2 x 2.5GbE LAN Port
• 2 x SATA 6Gb/s Ports
• HDMI, Display Port, USB Type C (with Alt mode), LVDS ports for multiple display
• 1 x COM Port (RS-232)
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
Produktspezifikationen
Form Factor
Mini-ITX
170W x 170D(mm)
CPU
Support Intel® Core™ Ultra processors (Series 2)
TDP under 65W
Socket
1 x LGA 1851
Chipset
Intel® H810 Chipset
Memory
2 x DDR5 SO-DIMM sockets, Max. Capacity 96 GB
Support Dual Channel DDR5 5600 MHz memory modules
or
2 x DDR5 CSO-DIMM sockets, Max. Capacity 128 GB
Support Dual Channel DDR5 6400 MHz memory modules
Ethernet
2 x 2.5GbE LAN ports (Intel I226V)
Video
Integrated Graphics Processor - depends on CPU:
1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x DP 1.4 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz
1 x DP 1.4 through USB Type C (DP Alt mode), supporting a maximum resolution of 4096x2160 @60Hz
(3 independent display outputs)
Audio
Realtek® ALC897
Storage
2 x SATA 6Gb/s Ports
Expansion Slots
1 x PCIe x16 (Gen4 x16)
1 x 2280 M.2 M-Key (PCIe Gen4x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key (WiFi/BT)
Internal I/O
1 x 2x2-pin DC power connector (+12V/+19V~+24VDC)
2 x SATA power connectors
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
4 x USB 2.0 headers
1 x COM header (RS-232)
1 x GPIO (8-bits) & SMBUS header
1 x Backlight Control header
1 x Clear CMOS jumper
1 x AT/ATX mode select jumper

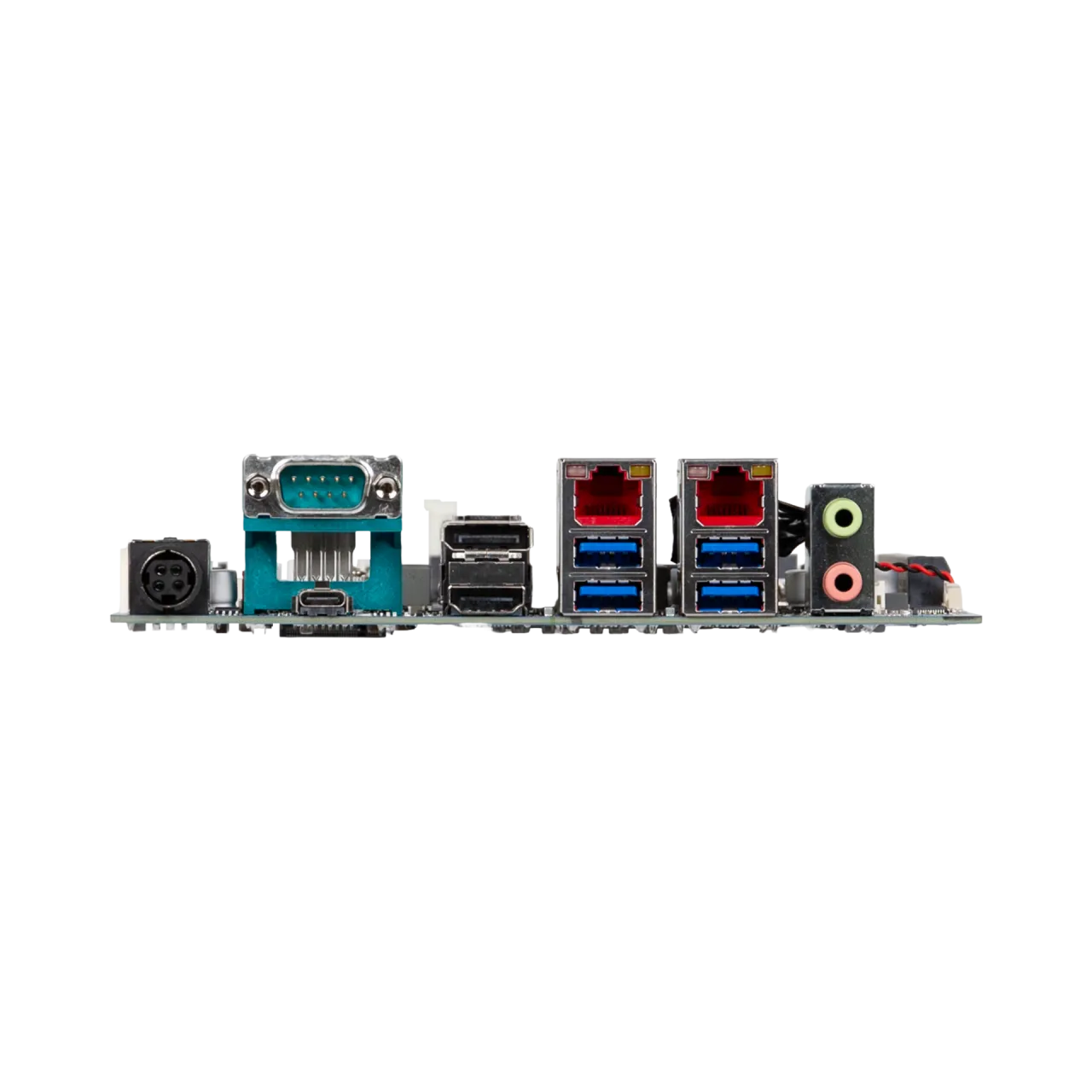

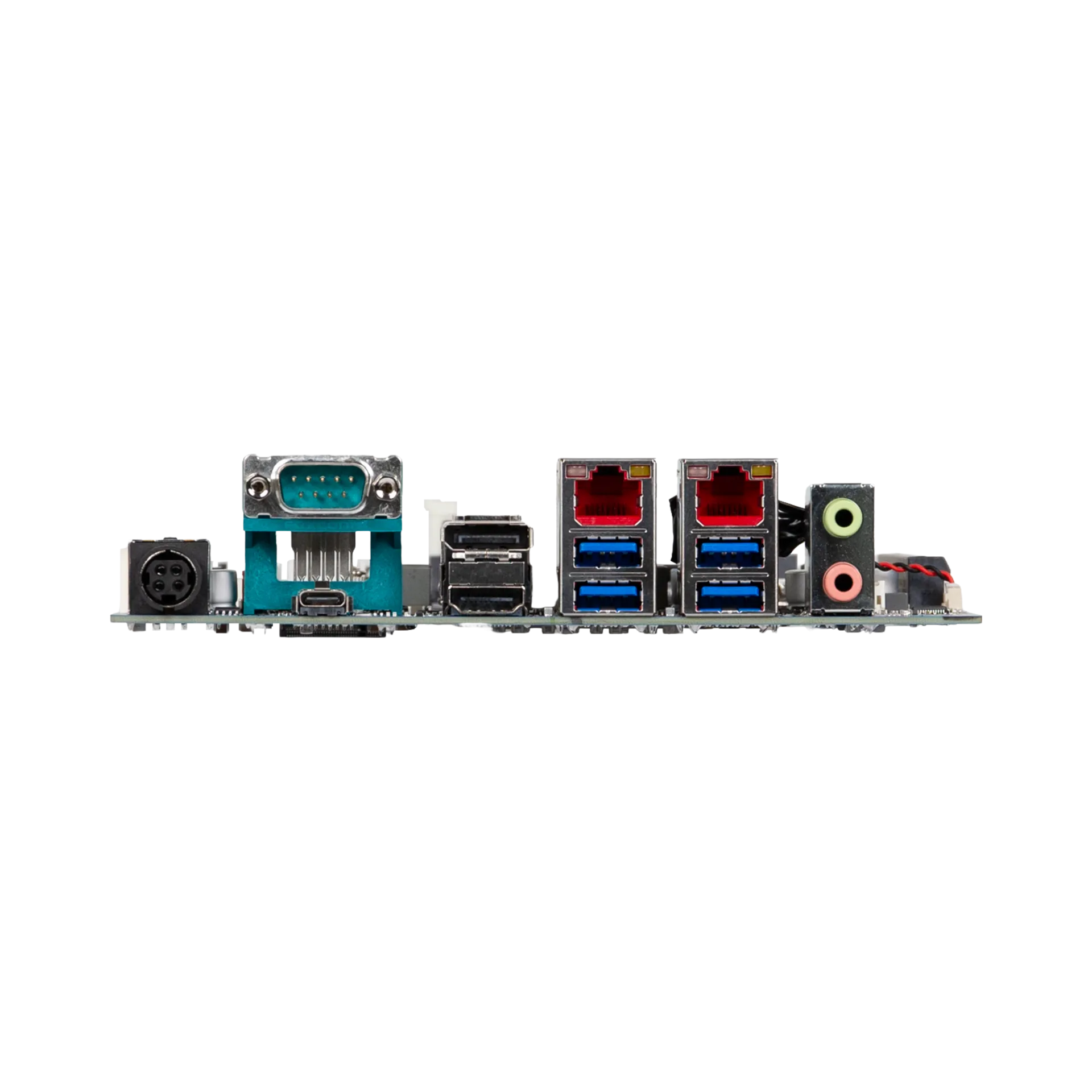

Rear l/O
2 x Audio Jacks (Line out, Mic in)
1 x COM Port (RS-232/422/485 & RI/5V/12V)
1 x HDMI
1 x Display Port
1 x USB 3.2 Type C with DP 1.4 (DP Alt mode)(10Gbps)
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1 (5Gbps)
1 x DC Jack (+12V/+19V~+24VDC)
TPM
Onboard TPM 2.0 security chip
INFINEON SLB9670VQ2.0
OS Compatibility
Windows 10 IoT Enterprise LTSC 2021, x64
Windows 11 IoT Enterprise LTSC 2024, x64
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 60°C @ 20-95% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 85°C @ 95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.8kg
Including:
IO Shield x 1 (P/N: 12AIO-MQ870A-00R)
SATA power Cable x 1 (P/N: 25CRI-300B01-K1R)
Order Information
9MH810AIMR-SI (Box packing)
Optional Kit
CPU Cooler : 25ST0-037820-Y0R
CPU Cooler Backplate : 12KRH-0A1700-00R
Bitte wählen Sie das Antriebssystem：
-
Chipset
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_Chipset Driver10.1.51.10 91.0 MB 2026-10-30 Herunterladen -
VGA
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_Graphic Driver32.0.101.8724 999.8 MB 2026-10-30 Herunterladen -
LAN
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_2.5G LAN Driver Installation SOP1.0 0.55 MB 2026-10-30 Herunterladen mITX-Q870A_H810A_2.5G LAN Driver2.1.5.10 0.49 MB 2026-10-30 Herunterladen -
Audio
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_Realtek Audio Driver6.0.100.10.1 265.0 MB 2026-10-30 Herunterladen -
Intel® Management Engine
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_Intel® Management Engine Driver2603.9.4.0 509.2 MB 2026-10-30 Herunterladen -
NPU
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_Intel NPU Driver32.0.100.4512 29.4 MB 2026-10-30 Herunterladen -
Intel® Platform Monitoring Technology (PMT)
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_Intel Platform Monitoring Technology Driver3.1.2.6 0.04 MB 2026-10-30 Herunterladen -
For Serial port patch
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_For Serial port patchv3.2.6.8MS 1.7 MB 2026-10-30 Herunterladen -
Intel® SST
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_Intel® SST Driver Installation SOP1.0 0.37 MB 2026-10-30 Herunterladen mITX-Q870A_H810A_Intel® SST Driver20.40.12690.2 48.8 MB 2026-10-30 Herunterladen -
Intel® Serial IO
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q870A_H810A_Intel® Serial IO Driver30.100.2529.2 2.4 MB 2026-10-30 Herunterladen
Drivers
-
CPU
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-H810A CPU listV1.0 0.23 MB 2026-10-29 Herunterladen -
HDD/SSD
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-H810A HDD/SSD listV1.0 0.24 MB 2026-10-29 Herunterladen -
M.2 2280 module
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-H810A M.2 M-key 2280 module listV1.0 0.30 MB 2026-10-29 Herunterladen -
Memory
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-H810A Memory listV1.0 0.36 MB 2026-10-29 Herunterladen
Support list
-
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-H810A user manualV1.0 6.9 MB 2026-10-29 Herunterladen
User Manuals
