    mITX-Q870A user manual
    V1.0 7.0 MB 2026-10-29 Download

Mini-ITX

mITX-Q870A

  • New

概要・特長

Mini-ITX with Intel® Q870 Chipset, support Intel® Core™ Ultra Processors (Series 2), Dual channel DDR5 memory, PCIe, 2 x COM, 2 x SATA 6Gb/s, 8 x USB, 1 x USB Type C



• Mini-ITX form factor
• Support Intel® Core™ Ultra processors (Series 2)
• Intel® Q870 Chipset
• Dual Channel DDR5, 2 x SO-DIMMs
• 2 x 2.5GbE LAN Port
• 2 x SATA 6Gb/s Ports
• HDMI, Display Port, USB Type C (with Alt mode), LVDS ports for multiple display
• 1 x COM Port (RS-232)
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)

SHARE
fb_share
linkedin_share
  • M.2 SSD support logo
  • HDMI logo
  • Display port logo
  • USB3.2_Gen1_5Gbps logo
  • Dual LAN support logo
  • Watchdog timer support logo

製品仕様

Form Factor

Mini-ITX
170W x 170D(mm)

CPU

Support Intel® Core™ Ultra processors (Series 2)
TDP under 65W

Socket

1 x LGA 1851

Chipset

Intel® Q870 Chipset

Memory

2 x DDR5 SO-DIMM sockets, Max. Capacity 96 GB
Support Dual Channel DDR5 5600 MHz memory modules
or
2 x DDR5 CSO-DIMM sockets, Max. Capacity 128 GB
Support Dual Channel DDR5 6400 MHz memory modules

Ethernet

1 x 2.5GbE LAN port (Intel® I226LM)
1 x 2.5GbE LAN port (Intel® I226V)

Video

Integrated Graphics Processor - depends on CPU:
1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x DP 1.4 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz
1 x DP 1.4 through USB Type C (DP Alt mode), supporting a maximum resolution of 4096x2160 @60Hz

(4 independent display outputs)

Audio

Realtek® ALC897

Storage

2 x SATA 6Gb/s Ports

RAID

RAID 0/1/5

Expansion Slots

1 x PCIe x16 (Gen4 x16)
1 x 2280 M.2 M-Key (PCIe Gen4x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key (WiFi/BT)

Internal I/O

1 x 2x2-pin DC power connector (+12V/+19V~+24VDC)
2 x SATA power connectors
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
4 x USB 2.0 headers
1 x COM header (RS-232)
1 x GPIO (8-bits) & SMBUS header
1 x Backlight Control header
1 x Clear CMOS jumper
1 x AT/ATX mode select jumper

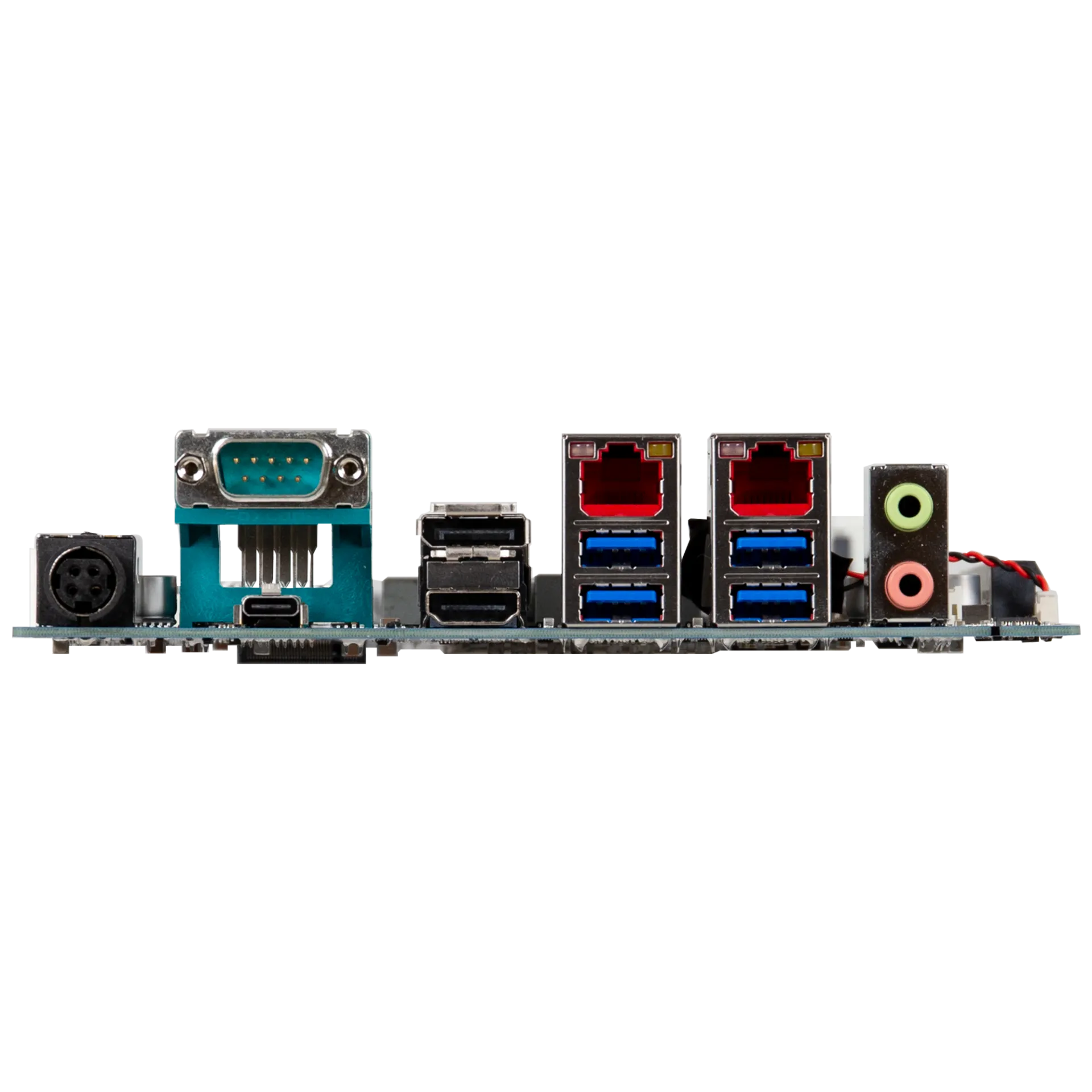

Rear l/O

2 x Audio Jacks (Line out, Mic in)
1 x COM Port (RS-232/422/485 & RI/5V/12V)
1 x HDMI
1 x Display Port
1 x USB 3.2 Type C with DP 1.4 (DP Alt mode)(10Gbps)
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1 (5Gbps)
1 x DC Jack (+12V/+19V~+24VDC)

TPM

Onboard TPM 2.0 security chip
INFINEON SLB9670VQ2.0

OS Compatibility

Windows 10 IoT Enterprise LTSC 2021, x64
Windows 11 IoT Enterprise LTSC 2024, x64

Operating Properties

Operating temperature: 0°C to 60°C
Operating humidity: 60°C @ 20-95% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 85°C @ 95% (non-condensing)

Packing Content

Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs

Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.8kg

Including:
IO Shield x 1 (P/N: 12AIO-MQ870A-00R)
SATA power Cable x 1 (P/N: 25CRI-300B01-K1R)

Order Information

9MQ870AIMR-SI (Box packing)

Optional Kit

CPU Cooler : 25ST0-037820-Y0R
CPU Cooler Backplate : 12KRH-0A1700-00R

サポート&ダウンロード

すべてのデータ
駆動システムを選択してください:
    Drivers
  • Chipset
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_Chipset Driver
    10.1.51.10 91.0 MB 2026-10-30 Download
  • VGA
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_Graphic Driver
    32.0.101.8724 999.8 MB 2026-10-30 Download
  • LAN
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_2.5G LAN Driver Installation SOP
    1.0 0.55 MB 2026-10-30 Download
    mITX-Q870A_H810A_2.5G LAN Driver
    2.1.5.10 0.49 MB 2026-10-30 Download
  • Audio
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_Realtek Audio Driver
    6.0.100.10.1 265.0 MB 2026-10-30 Download
  • Intel® Management Engine
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_Intel® Management Engine Driver
    2603.9.4.0 509.2 MB 2026-10-30 Download
  • NPU
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_Intel NPU Driver
    32.0.100.4512 29.4 MB 2026-10-30 Download
  • Intel® Platform Monitoring Technology (PMT)
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_Intel Platform Monitoring Technology Driver
    3.1.2.6 0.04 MB 2026-10-30 Download
  • For Serial port patch
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_For Serial port patch
    v3.2.6.8MS 1.7 MB 2026-10-30 Download
  • Intel® Serial IO
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_Intel® Serial IO Driver
    30.100.2529.2 2.4 MB 2026-10-30 Download
  • Intel® RST
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_Intel® RST Driver
    20.2.6.1025 5.4 MB 2026-10-30 Download
  • Intel® SST
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A_H810A_Intel® SST Driver Installation SOP
    1.0 0.37 MB 2026-10-30 Download
    mITX-Q870A_H810A_Intel® SST Driver
    20.40.12690.2 48.8 MB 2026-10-30 Download
    Support list
  • CPU
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A CPU list
    V1.0 0.23 MB 2026-10-29 Download
  • HDD/SSD
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A HDD/SSD list
    V1.0 0.24 MB 2026-10-29 Download
  • M.2 2280 module
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A M.2 M-key 2280 module list
    V1.0 0.30 MB 2026-10-29 Download
  • Memory
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A Memory list
    V1.0 0.36 MB 2026-10-29 Download
    User Manuals
  • ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-Q870A user manual
    V1.0 7.0 MB 2026-10-29 Download
