QS-N150A
- New
概要・特長
Industrial system with Intel® Processor N150
• System Size : 165W x 105D x 27H (mm)
• Intel® Processor N150
• Single Channel DDR5, 1 x SO-DIMM
• 3 x HDMI for Multiple display (2 Ports support CEC)
• 2 x GbE LAN Ports
• Support Micro SD Card
• Support COM (RS-232 mode, pass through RJ45 Port)
QBiX Plus Systems
QS-N150A
製品仕様
Dimension
165W x 105D x 27H (mm)
CPU
Intel® Processor N150
Intel 7, 4 cores, up to 3.60 GHz
Memory
1 x DDR5 SO-DIMM sockets, Max. Capacity 16 GB
Support Single Channel DDR5 4800 MHz memory modules
Ethernet
2 x GbE LAN Ports (Realtek® RTL8111H)
Graphics Support
Integrated Graphics Processor -
Intel® Graphics:
3 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz (HDMI 1 & 2 port support CEC)
(3 independent display outputs)
Audio
Realtek® ALC269
Expansion-Slots
1 x 2280 M.2 M-Key (PCIe Gen3x1, SATA 6Gb/s)
1 x 2230 M.2 E-Key
1 x 3042 M.2 B-key with SIM Slot (USB 2.0)

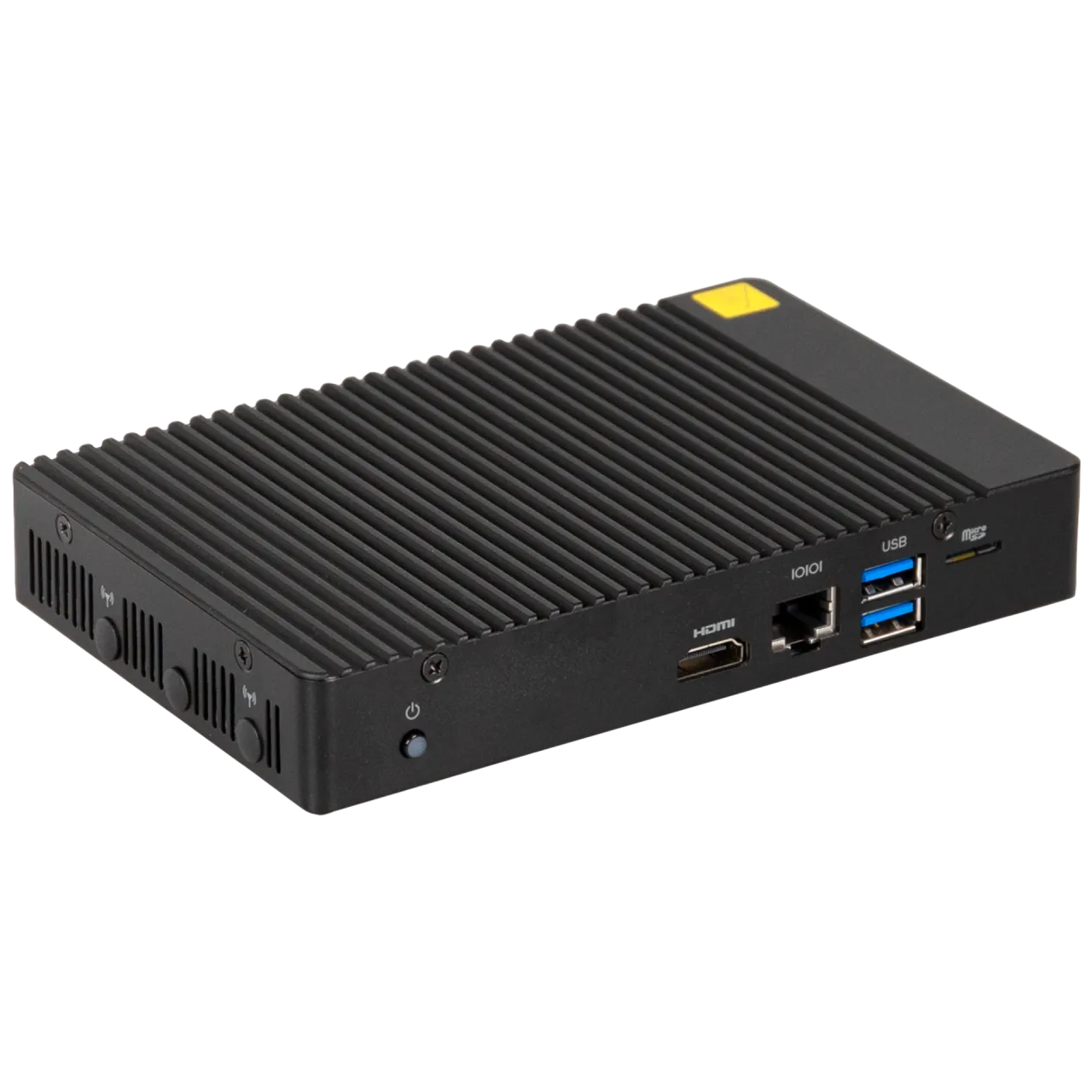

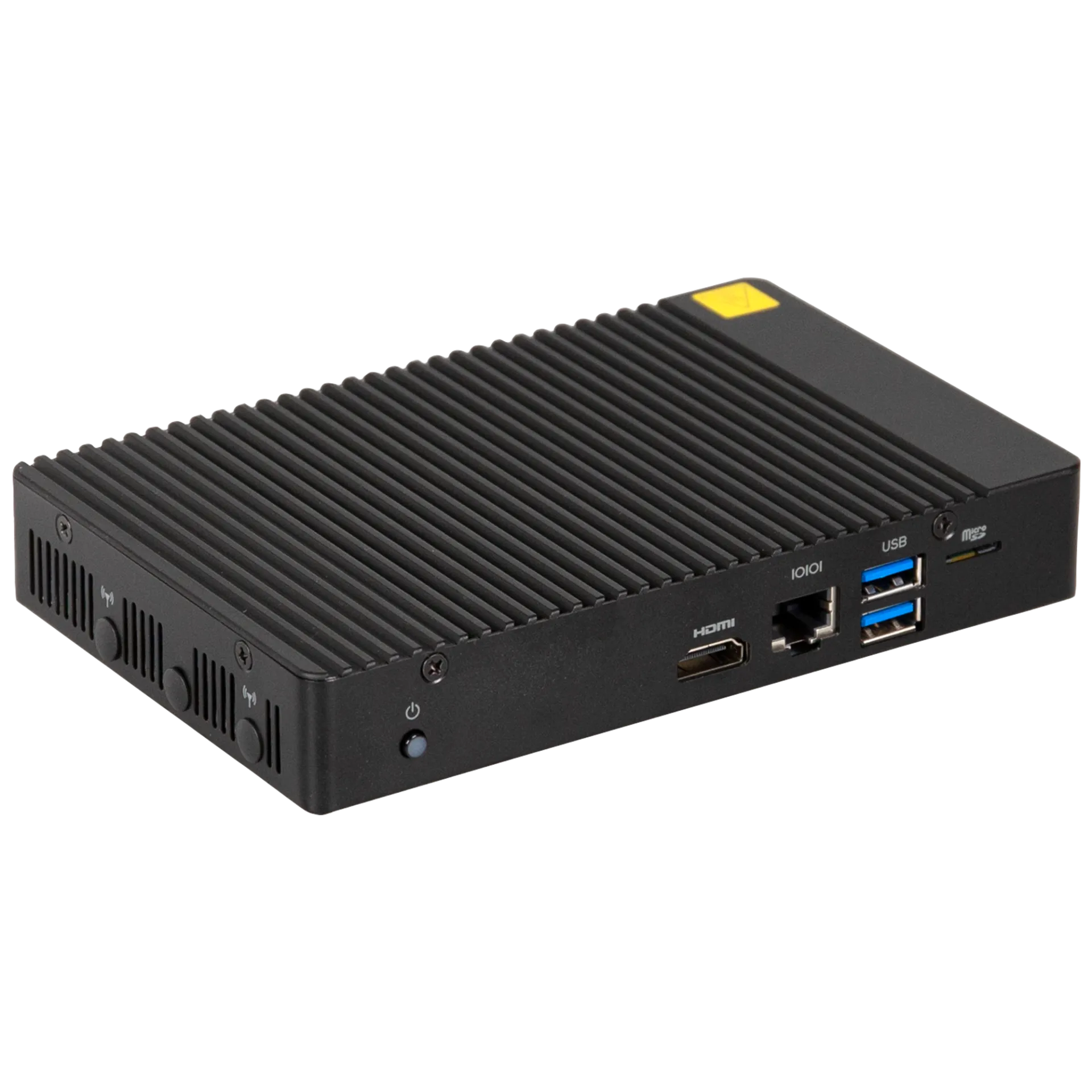

Front I/O
2 x USB 3.2 Gen 1
1 x COM Port (RS-232)(RJ45 Type)
1 x Micro SD card slot
1 x Power button
1 x HDMI

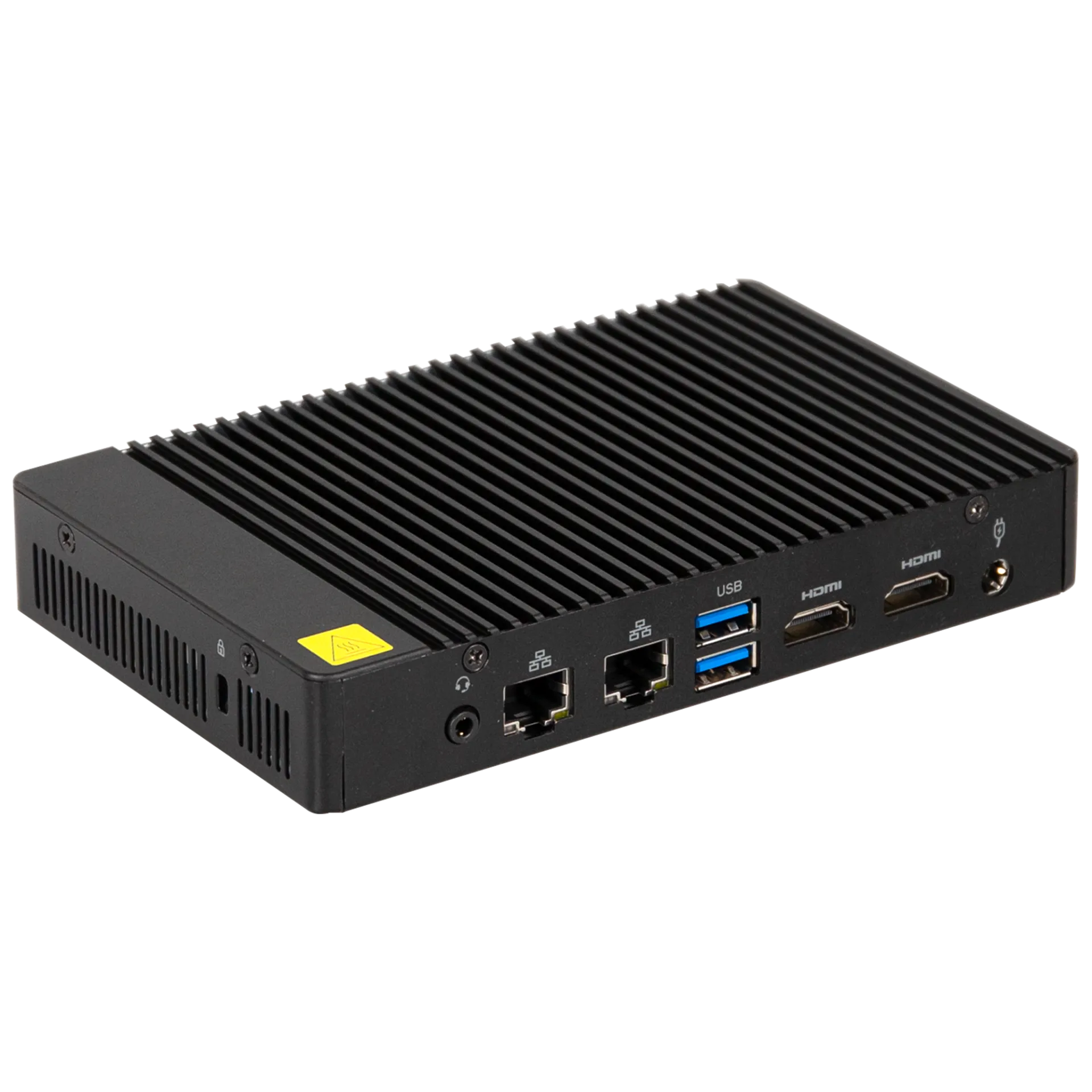

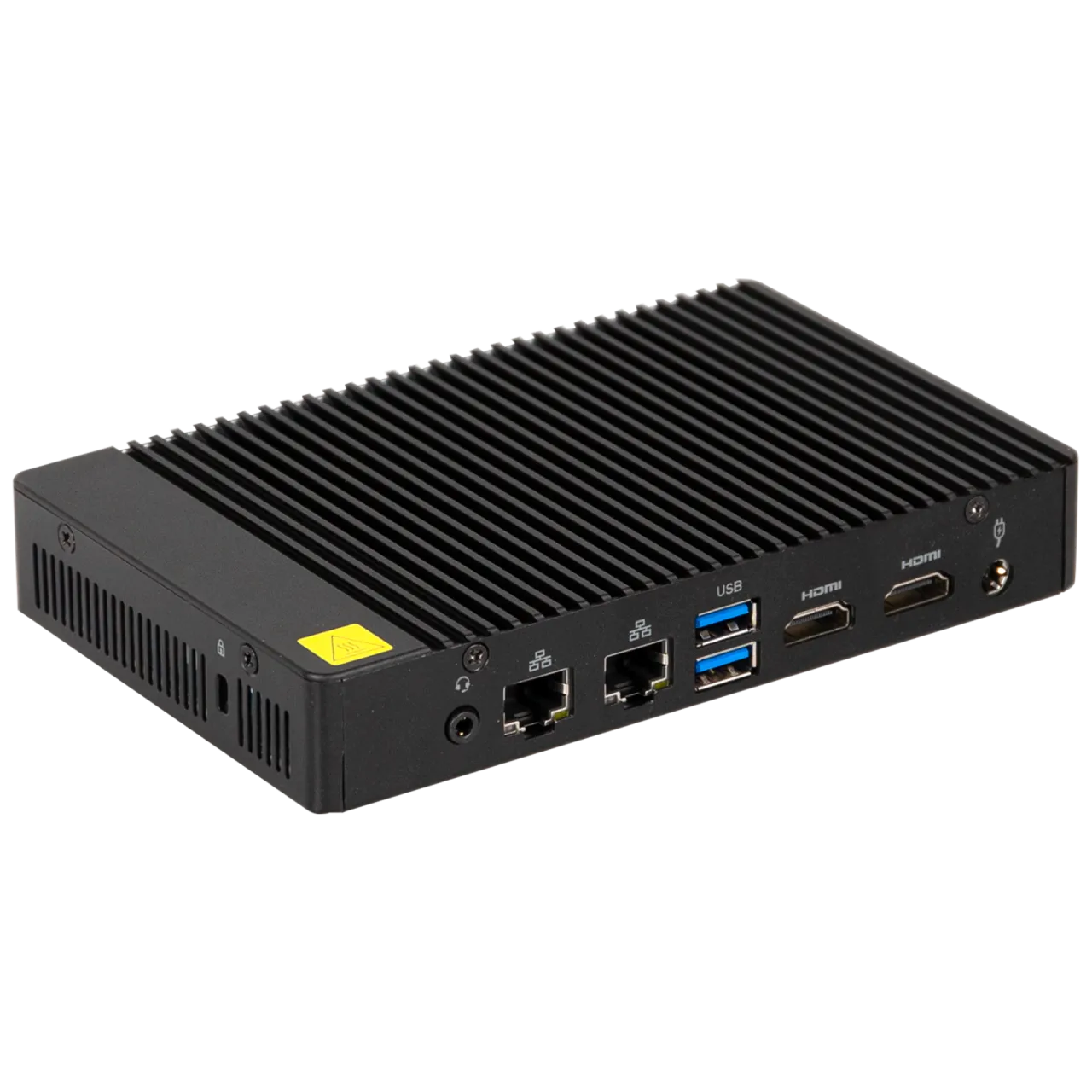

Rear l/O
1 x Combo audio jack (Headphone & Headset)
2 x RJ45 LAN Ports
2 x USB 3.2 Gen 1
2 x HDMI
1 x DC Jack
Side I/O
3 x External Antenna Holes (Optional)
Power
+12~19VDC (Adapter 19V/65W)
Operation Temperature
Operating temperature: 0°C to 50°C
Operating humidity: 50°C @ 20-95% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 85°C @ 95% (non-condensing)
Vibration During Operation
Operation: IEC 60068-2-64, 3 Grms, random, 5 ~ 500 Hz, 1 hr / Per Axis, With SSD/M.2 2280
Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr / Per Axis
Shock During Operation
Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, With SSD
Packing Content
Carton size: 416 x 359 x 257 (mm)
Packing Capacity: 10pcs
Single Box size: 209 x 169 x 75 (mm)
Single Box weight: Approx. 1.5kg
Including:
Power Cord : Optional (by region)
PSU ADP 19V 65W 100-240VAC x 1 (P/N: 25EP2-10065V-A3S)
RJ45 to D-SUB Cable #24 150mm x 1 (P/N: 25CR0-150402-S9R)
VESA Mount Bracket x 1 (P/N: 25HB1-TPL021-S8R)
VESA Mount screws x 1 (P/N: 25KSD-000002-C0R)
Order Information
System: 6BQSN150AMR-SI (Box packing)
