Manuel d'utilisation
-
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-225UB user manualV1.0 9.2 MB 2025-12-12 Télécharger
User Manuals
QBi Pro (3.5" SBC)

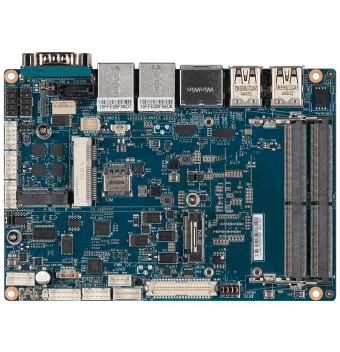

QBiP-225UB
- New
Caractéristiques du produit
3.5" SubCompact Board with Intel® Core™ Ultra 5 Processor 225U, Dual Channel DDR5 memory, 4 x COM, 1 x SATA 6Gb/s, 4 x USB 3.2 Gen 2x1, 4 x USB 2.0
• 3.5" SBC
• Intel® Core™ Ultra 5 Processor 225U
• Dual Channel DDR5, 2 x SO-DIMMs / CSO-DIMMs
• 2 x 2.5GbE LAN Ports
• 1 x SATA 6Gb/s Port
• Ultra-Fast M.2 with PCIe Gen4 x4 interface
• 2 x HDMI, LVDS ports for multiple display
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
• 3 x COM Ports (RS-232/422/485)
• 4 x USB 3.2 Gen 2x1
• 1 x CAN Bus header
QBi Pro (3.5" SBC)
QBiP-225UB
Spécifications du produit
Form Factor
3.5" SBC
146W x 101.7D(mm)
CPU
Intel® Core™ Ultra 5 Processor 225U
Intel® 3, 12 cores, 2P+8E+2LPE, 14 threads, up to 4.8 GHz
TDP 15W
12 MB Smart Cache
Socket
1 x FCBGA2049
Memory
2 x DDR5 SO-DIMM/CSO-DIMM sockets, Max. Capacity 32 GB
Support Dual Channel DDR5 5600/6400 MHz memory modules
Ethernet
2 x 2.5GbE LAN Ports (Intel® I226V & I226LM)
Video
Integrated Graphics Processor - Intel® Graphics:
2 x HDMI2.1 port, supporting a maximum resolution of 7680x4320 @60Hz (HDMI 2 port support HDMI CEC)
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz
(3 independent display outputs)
Audio
Realtek® ALC269
Storage
1 x SATA 6Gb/s Port (SATA RAID 0/1)
Expansion Slots
1 x 2280 M.2 M-Key (PCIe Gen4x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key
1 x Full-size Mini PCIe with SIM slot
Internal I/O
1 x 4-pin box power connector (DC in +9V~36VDC)
1 x SATA Power header
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
4 x USB 2.0 headers
3 x COM headers (RS-232/422/485)
1 x Backlight Control header
1 x AT/ATX mode select jumper
1 x GPIO (8-bits) & SMBus header
1 x CANBus header
Rear l/O
1 x COM Port (RS-232/422/485 & RI/5V/12V)
2 x HDMI
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 2x1
TPM
Onboard TPM 2.0 security chip
INFINEON SLB9672XU2.0
OS Compatibility
Windows 10/11 (x64)
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 60°C @ 20-95% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 85°C @ 95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.5kg
Including:
SATA power Cable x 1 (P/N: 25CRI-200B02-K1R)
Thermal pad for Memory x 1 (P/N: 25ST3-290300-S7R)
Order Information
9MARU5BSMR-SI (Box Packing)
Optional Kit
Fanless sink P/N: 25ST1-113105-A7R
Heat spreader P/N: 25ST1-713000-Y0R
Fansink P/N: 25ST4-113104-A7R
Support technique
Tous les téléchargements
Veuillez sélectionner le système d'entraînement：
-
CANBus
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_CANBus Driver1.0.2.0 13.5 MB 2025-10-28 Télécharger -
NPU
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Intel NPU Driver32.0.100.3103 63.4 MB 2025-10-28 Télécharger -
Intel® Platform Monitoring Technology (PMT)
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Intel Platform Monitoring Technology Driver3.1.2.6 0.04 MB 2025-10-28 Télécharger -
Intel® SST
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Intel® SST Driver20.40.11684.4 68.7 MB 2025-10-28 Télécharger QBiP-255UB/QBiP-225UB_Intel® SST Driver Installation SOP1.0 0.37 MB 2025-10-28 Télécharger -
Intel® RST
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Intel® RST Driver20.2.0.1014 6.0 MB 2025-10-28 Télécharger -
Intel® Management Engine
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Intel® Management Engine Driver2452.7.1.0 541.0 MB 2025-10-28 Télécharger -
VGA
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Graphic Driver32.0.101.6554 1019.1 MB 2025-10-28 Télécharger -
Intel® Serial IO
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Intel® Serial IO Driver30.100.2418.12 2.5 MB 2025-10-28 Télécharger -
Audio
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Realtek Audio Driver6.0.9791.1 266.6 MB 2025-10-28 Télécharger -
LAN
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_2.5G LAN Driver1.1.4.43 0.32 MB 2025-10-28 Télécharger QBiP-255UB/QBiP-225UB_2.5G LAN Driver Installation SOP1.0 0.55 MB 2025-10-28 Télécharger -
Chipset
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/QBiP-225UB_Chipset Driver for Win1110.0.26100.1150 3.2 MB 2025-10-28 Télécharger QBiP-255UB/QBiP-225UB_Chipset Driver for Win1010.0.19041.1202 3.2 MB 2025-10-28 Télécharger
Drivers
-
HDD/SSD
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/225UB HDD/SSD listV1.0 0.28 MB 2025-10-28 Télécharger -
M.2 2280 module
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/225UB M.2 2280 module listV1.0 0.34 MB 2025-10-28 Télécharger -
Memory
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-255UB/225UB Memory listV1.0 0.24 MB 2025-12-12 Télécharger
Support list
-
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QBiP-225UB user manualV1.0 9.2 MB 2025-12-12 Télécharger
User Manuals
