Manuel d'utilisation
-
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A user manualV1.0 10.5 MB 2026-02-02 Télécharger
User Manuals
QBiX Series (10x10 Embedded Systems)

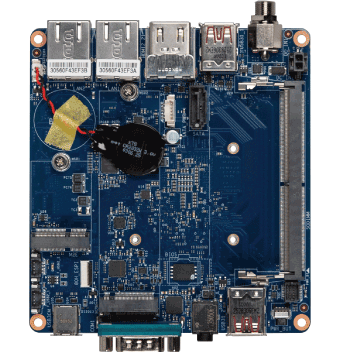

QB-N150A
- New
Caractéristiques du produit
Industrial system with Intel® Processor N150 Lockable DC Connector/ 2 x HDMI/ 1 x USB Type C with DP Alt. mode/ 2 x LAN Ports/ 1 x Combo Audio Jack (Headphone & Headset)
- System Size: 118W x 109.4D x 44.4H (mm)
- Intel® Processor N150
- 1 x COM Port (RS-232)
- Single Channel DDR5, 1 x SO-DIMM
- 2 x HDMI, 1 x DP 1.4 through USB type C for multiple display
- 2 x GbE LAN Ports
- onboard TPM v2.0
QBiX Series (10x10 Embedded Systems)
QB-N150A
Spécifications du produit
Dimension
118W x 109.4D x 44.4H (mm)
CPU
Intel® Processor N150
Intel® 7, 4 cores, up to 3.60 GHz
Memory
1 x DDR5 SO-DIMM socket, Max. Capacity 16 GB
Support Single Channel DDR5 4800 MHz memory module
Ethernet
2 x GbE LAN Ports (Realtek® RTL8111H)
Graphics Support
Integrated Graphics Processor -
Intel® Graphics support:
2 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x DP 1.4 through USB Type C (DP Alt.mode), supporting a maximum resolution of 4096x2160 @60Hz
(3 independent display outputs)
Audio
Realtek® ALC269
Expansion Slots
1 x 2280 M.2 M-Key (PCIe Gen 3x1, SATA 6Gb/s)
1 x 2230 M.2 E-Key (WiFi/BT)
Front I/O
2 x USB 3.2 Gen 2x1
1 x COM Port (RS-232)
1 x Combo Audio Jack (Headphone & Headset)
1 x Power button with LED
1 x USB 3.2 Type C with DP 1.4b (DP Alt. mode)
Rear l/O
2 x RJ45 LAN Ports
2 x USB 3.2 Gen2x1
2 x HDMI
2 x External Antenna Holes (Optional)
1 x Screw Type DC Jack
TPM
Onboard TPM 2.0 security chip
NUVOTON NPCT760AABYX
Power
+12V~19VDC (Adapter 19V/65W)
Operation Temperature
Operating temperature: 0°C to 50°C
Operating humidity: 40°C @ 20-95% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 60°C @ 95% (non-condensing)
Use wide temperature range memory and storage
Vibration During Operation
Operation: IEC 60068-2-64, 3 Grms, random, 5 ~ 500 Hz, 1 hr/ Per Axis, with SSD
Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr/ Per Axis
Shock During Operation
Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, with SSD
Packing Content
Carton size: 373 x 294 x 296 (mm)
Packing Capacity: 8pcs
Single Box size: 256 x 173 x 66 (mm)
Single Box weight: Approx. 2kg
Including:
Power Cord: Optional (by region)
PSU ADP 19V 65W 100-240VAC x 1 (P/N: 25EP1-100651-A3S)
VESA Bracket x 1 (P/N: 25HB1-TPL021-S8R)
VESA Screws x 1 (P/N: 25KSD-000002-C0R)
Order Information
6BQBN150AMR-SI (Box packing)
Support technique
Tous les téléchargements
Veuillez sélectionner le système d'entraînement：
-
Intel® Management Engine
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A_Intel® Management Engine Driver2407.6.1.0 477.5 MB 2026-02-02 Télécharger -
VGA
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A_Graphic Driver32.0.101.6314 995.5 MB 2026-02-02 Télécharger -
Intel® Serial IO
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A_Intel® Serial IO Driver30.100.2422.24 2.3 MB 2026-02-02 Télécharger -
Audio
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A_Realtek Audio Driver6.0.9802.1 267.0 MB 2026-02-02 Télécharger -
LAN
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A_LAN Driver1168.22.1118.2024 5.0 MB 2026-02-02 Télécharger -
Chipset
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A_Chipset Driver10.1.50.8 3.2 MB 2026-02-02 Télécharger
Drivers
-
M.2 2280 module
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A M.2 2280 module listV1.0 0.20 MB 2026-02-02 Télécharger -
Memory
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A Memory listV1.0 0.19 MB 2026-02-02 Télécharger
Support list
-
Nom de fichier Version Taille du fichier Date de mise à jour Télécharger QB-N150A user manualV1.0 10.5 MB 2026-02-02 Télécharger
User Manuals
