Bedienungsanleitung
-
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B user manualV10 7.4 MB 2026-03-26 Herunterladen
User Manuals
Mini-ITX

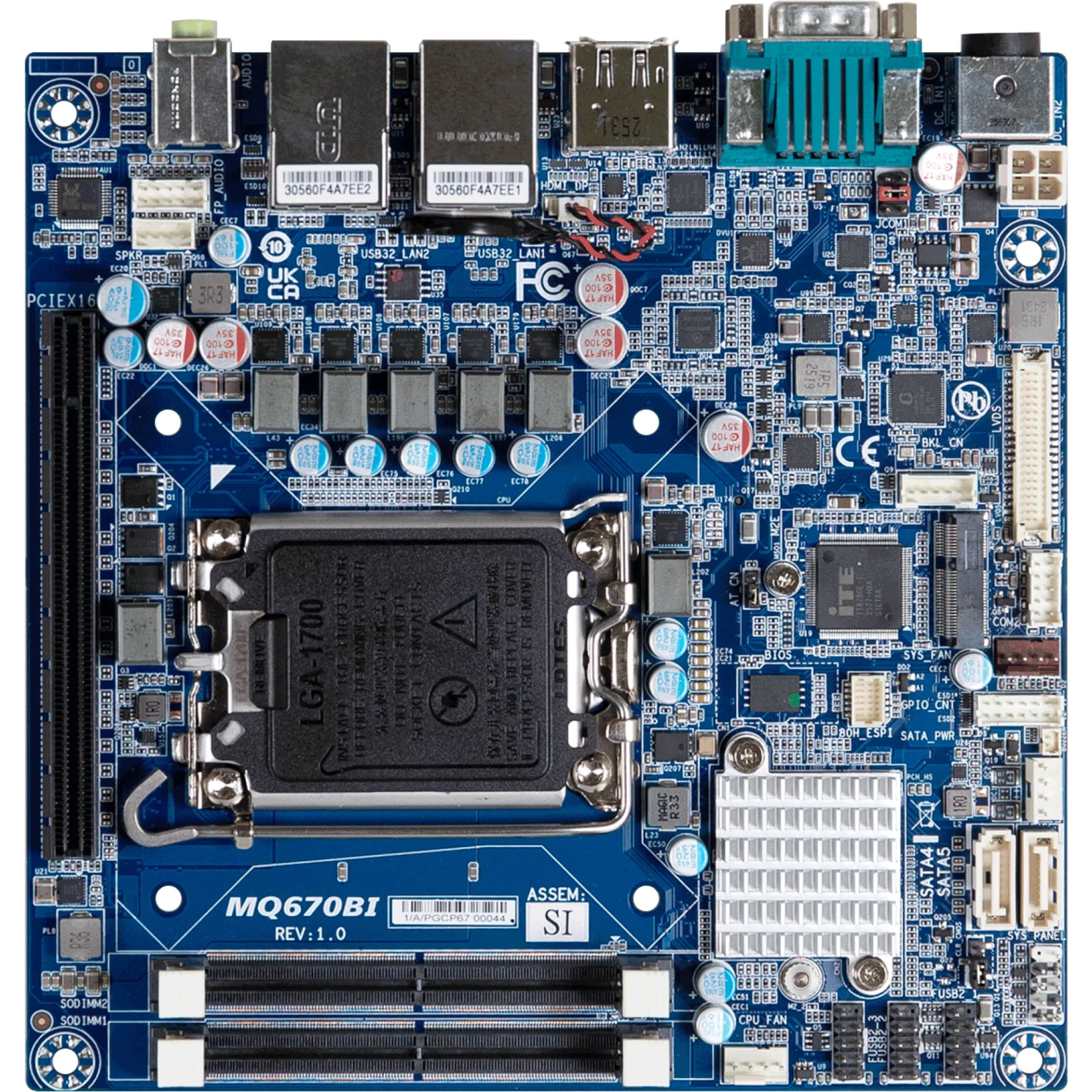

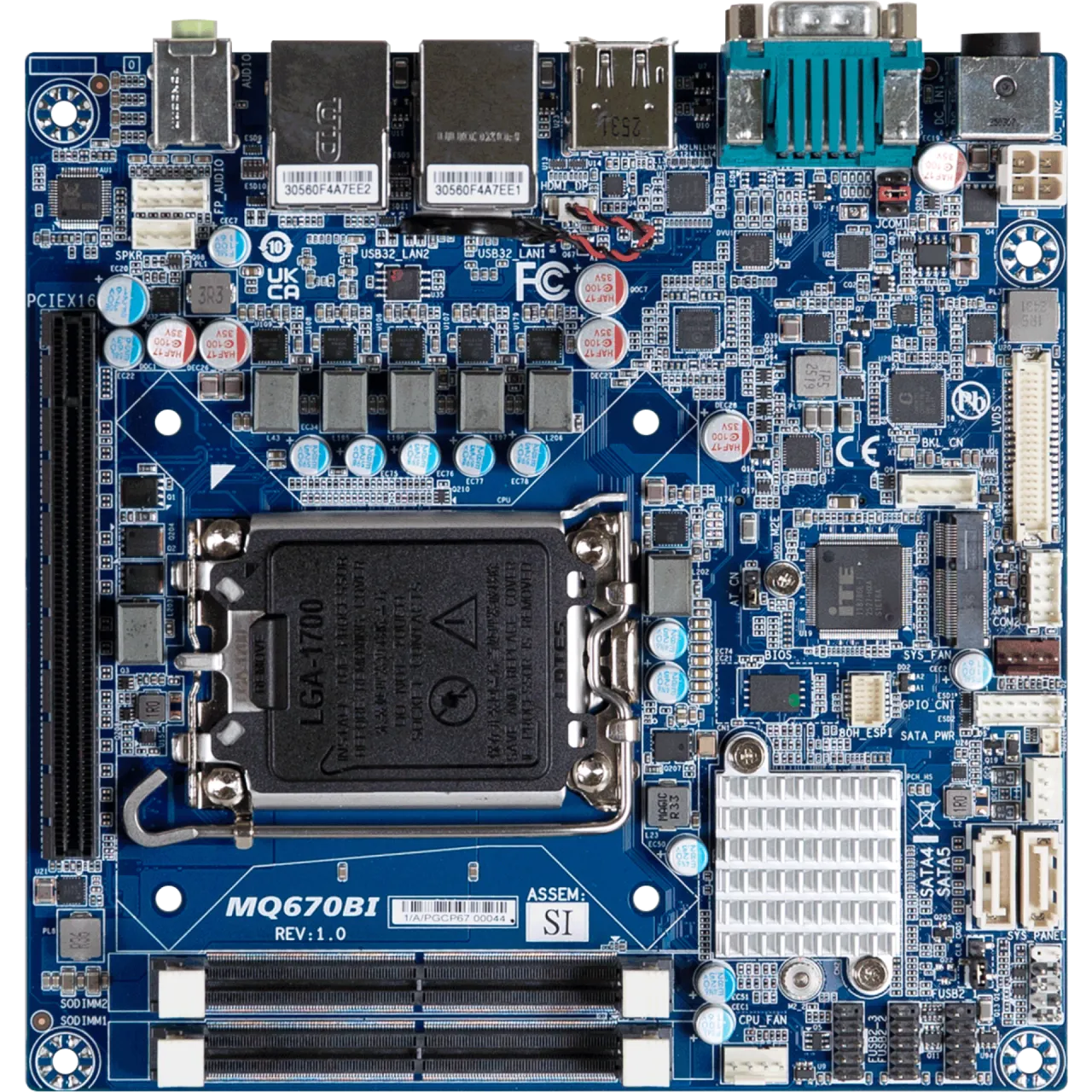

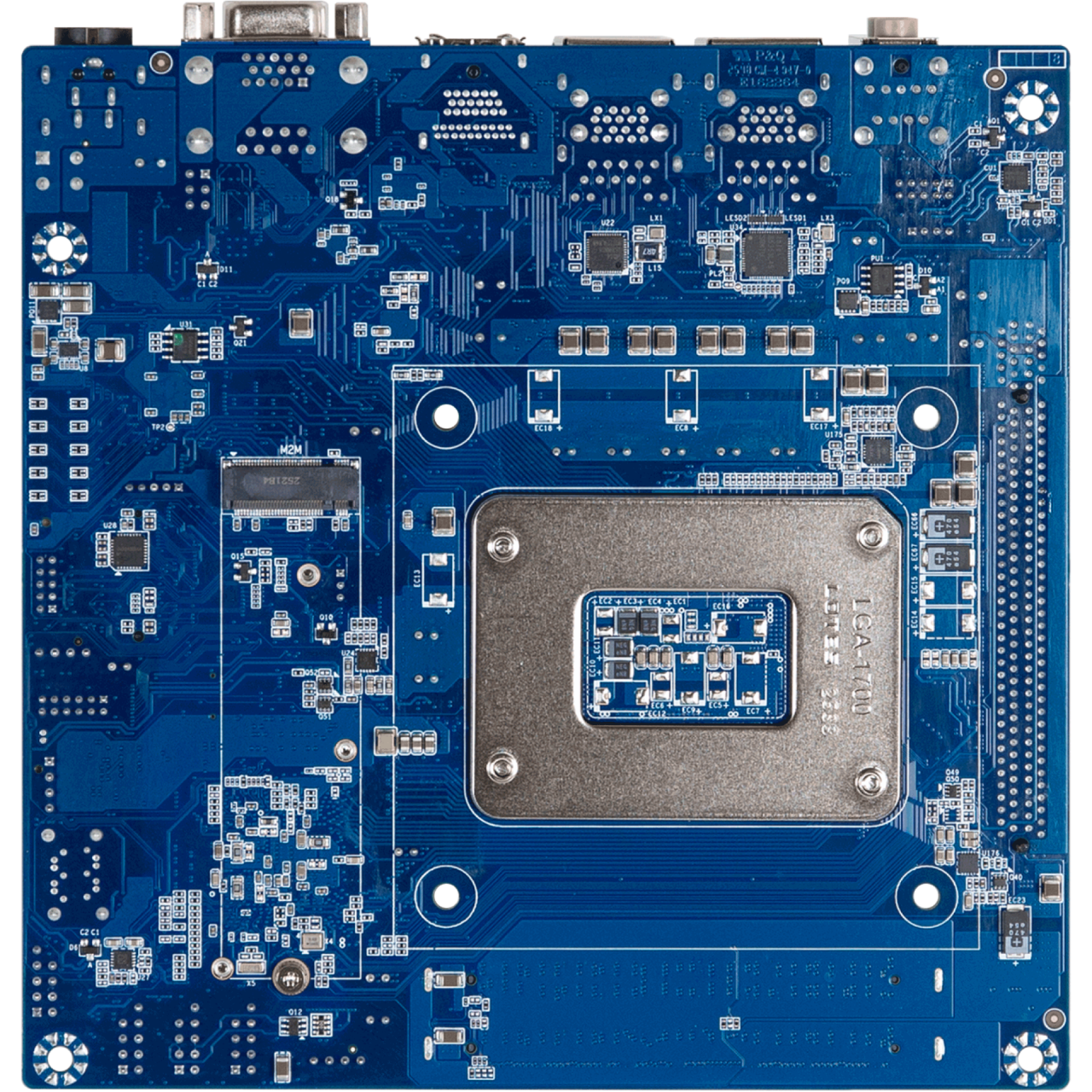

mITX-Q670B
- New
Produkteigenschaften
Mini-ITX with Intel® Q670 Chipset, support 14th/13th/12th Generation Intel® Core™ Processors, Dual channel DDR5 memory, PCIe, 2 x COM, 10 x USB, 2 x SATA 6Gb/s
• Mini-ITX form factor
• Support 14th/13th/12th Generation Intel® Core™ Processors
• Intel® Q670 Chipset
• Dual Channel DDR5, 2 x SO-DIMMs
• 1 x GbE LAN Port
• 1 x 2.5GbE LAN Port
• 2 x SATA 6Gb/s Ports
• HDMI, Display Port, VGA, LVDS ports for multiple display
• 1 x COM Port (RS-232)
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
Produktspezifikationen
Form Factor
Mini-ITX
170W x 170D(mm)
CPU
Support for 14th/13th/12th Generation
Intel® Core™ i9/i7/i5/i3, Pentium® and Celeron® processors in the LGA1700 package
TDP under 65W
Socket
1 x LGA 1700
Chipset
Intel® Q670 Chipset
Memory
2 x DDR5 SO-DIMM sockets, Max. Capacity 96 GB
Support Dual channel DDR5 5600 MHz memory modules
Ethernet
1 x GbE LAN Port (Intel® I219LM)
1 x 2.5GbE LAN Port (Intel® I226V)
Video
Integrated Graphics Processor - depends on CPU:
1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x DP port, supporting a maximum resolution of 4096x2160 @60Hz
1 x VGA port, supporting a maximum resolution of 1920x1080 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz
(4 independent display outputs)
Audio
Realtek® ALC897
Storage
2 x SATA 6Gb/s Ports
RAID
RAID 0/1
Expansion Slots
1 x PCIe x16 (Gen4 x16)
1 x 2280 M.2 M-Key (PCIe x4)
1 x 2230 M.2 E-Key (WiFi/BT)
Internal I/O
1 x 4-pin ATX main power connector
2 x SATA power connectors
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
6 x USB 2.0 headers
1 x COM header (RS-232)
1 x GPIO (8-bits) & SMBUS header
1 x Backlight Control header
1 x Clear CMOS jumper
1 x Buzzer header
1 x AT/ATX mode select jumper

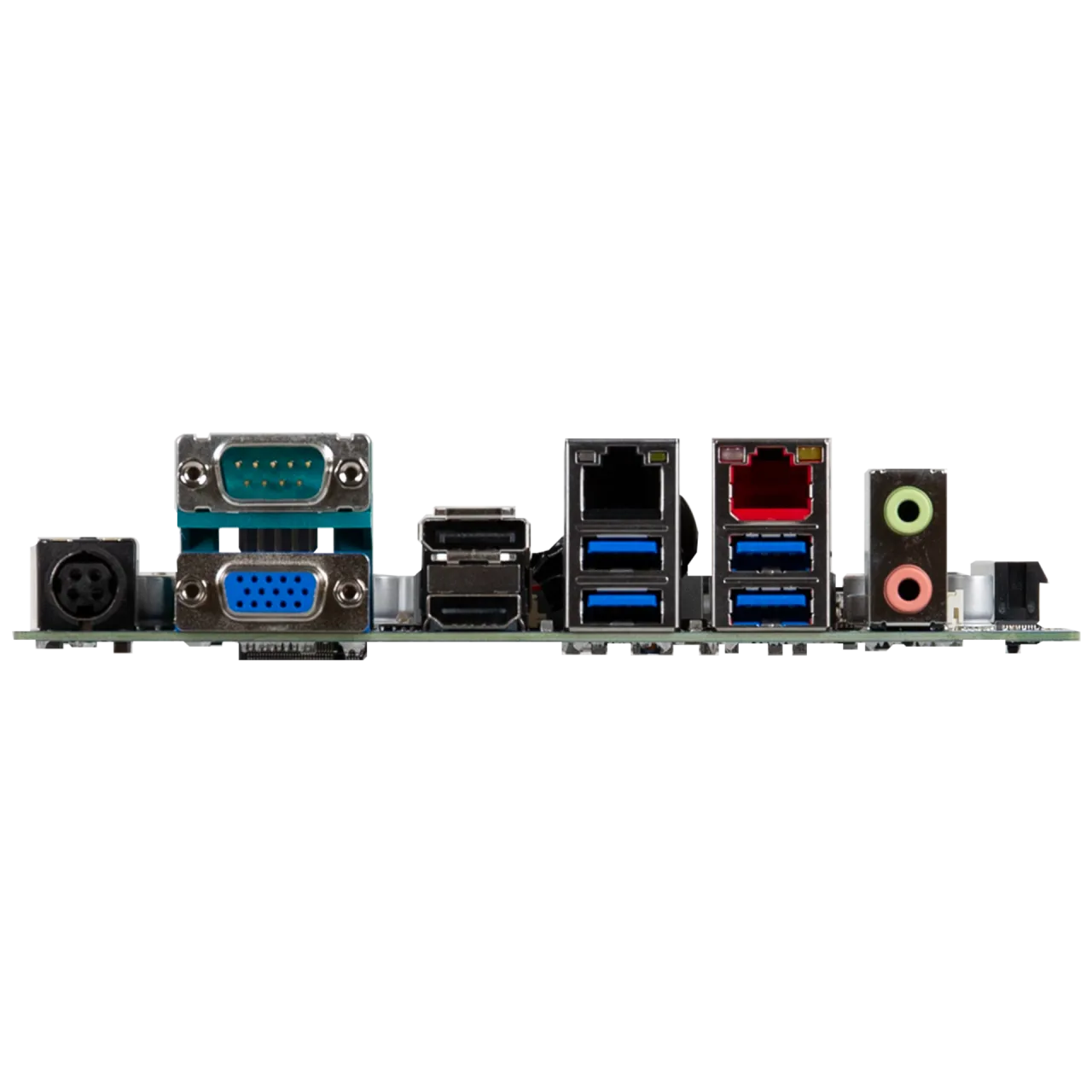

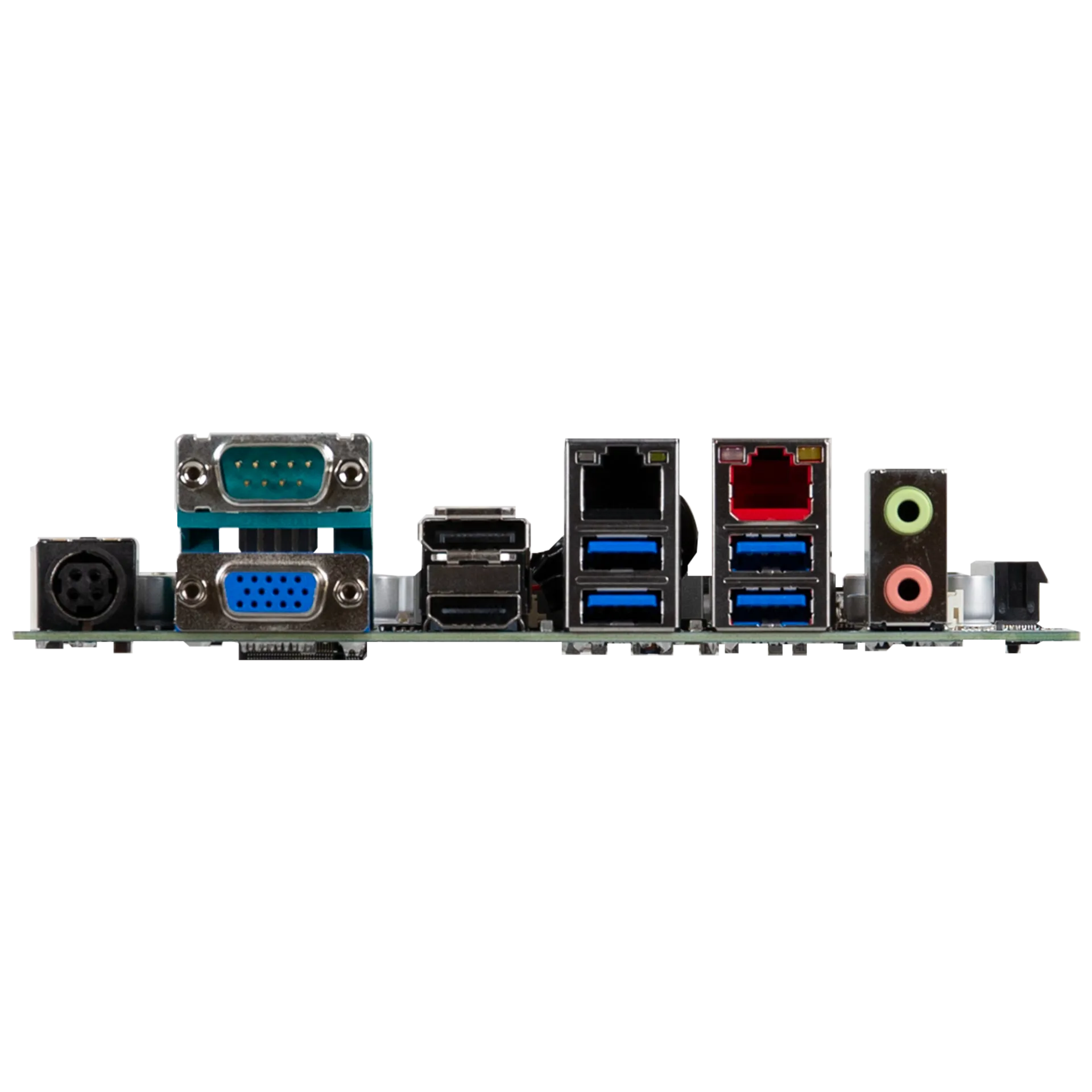

Rear l/O
2 x Audio Jacks (Line out, Mic in)
1 x COM Port (RS-232/422/485 & RI/5V/12V)
1 x HDMI
1 x Display Port
1 x VGA
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
1 x DC Jack (+12V/+19V~+24VDC)
TPM
Onboard TPM 2.0 security chip
INFINEON SLB9670VQ2.0
OS Compatibility
Windows 11 IoT Enterprise LTSC 2024 (x64)
Windows 10 IoT Enterprise LTSC 2021 (x64)
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 60°C @ 20-95% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 85°C @ 95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size : 221 x 178 x 65 (mm)
Including:
IO Shield x 1 (P/N: 12AIO-MQ47EA-10R)
SATA power Cable x 1 (P/N: 25CRI-300B01-K1R)
Order Information
9MQ670BIMR-SI (Box packing)
Optional Kit
CPU Cooler : 25ST0-037820-Y0R
CPU Cooler Backplate : 12KRH-0A1700-00R
Bitte wählen Sie das Antriebssystem：
-
For Serial port patch
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_For Serial port patchv3.2.6.8MS 1.7 MB 2026-03-26 Herunterladen -
Intel® SST
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_Intel® SST Driver Installation SOP1.0 0.37 MB 2026-03-26 Herunterladen mITX-Q670B_Intel® SST Driver10.29.0.9677 113.2 MB 2026-03-26 Herunterladen -
Intel® RST
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_Intel® RST Driver20.0.0.1038 5.3 MB 2026-03-26 Herunterladen -
Intel® Management Engine
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_Intel® Management Engine Driver2512.7.3.0 510.3 MB 2026-03-26 Herunterladen -
VGA
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_Graphic Driver32.0.101.6874 1010.2 MB 2026-03-26 Herunterladen -
Intel® Serial IO
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_Intel® Serial IO Driver30.100.2351.81 2.2 MB 2026-03-26 Herunterladen -
Audio
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_Realtek Audio Driver6.0.9641.1 83.2 MB 2026-03-26 Herunterladen -
LAN
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_2.5G LAN Driver Installation SOP1.0 0.554 MB 2026-03-26 Herunterladen mITX-Q670B_2.5G LAN Driver1.1.3.28 0.314 MB 2026-03-26 Herunterladen mITX-Q670B_1G LAN Driver12.19.2.56 23.4 MB 2026-03-26 Herunterladen -
Chipset
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B_Chipset Driver10.1.37.7 3.2 MB 2026-03-26 Herunterladen
Drivers
-
Dateiname Version Dateigröße Aktualisierungsdatum Herunterladen mITX-Q670B user manualV10 7.4 MB 2026-03-26 Herunterladen
User Manuals
